آلة تعبئة معقمة مطهرة PET المشروبات الغازية / الغاز أحادي الكتلة
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | DCGF32-32-10 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD42500 / 1 set |
| تفاصيل التغليف: | الآلة معبأة بصندوق خشبي. |
| وقت التسليم: | 25-35 يوم عمل بعد استلام دفعة الإيداع الخاصة بك |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 15 مجموعة لكل شهر |
|
معلومات تفصيلية |
|||
| نموذج: | DCGF32-32-10 | زجاجة قابلة للتطبيق: | زجاجة PET ، غطاء PET |
|---|---|---|---|
| نطاق التعبئة المطبق: | 200-1500 مل | قوة المحرك الرئيسي: | 8 كيلو واط |
| استهلاك الهواء: | 500 كجم | ضغط الشطف: | 0.2 ميجا باسكال |
| ملء الضغط: | 0.28 ميجا باسكال | ضغط الهواء المضغوط: | 0.7MPA |
| البعد: | 3700 * 2800 * 2200 مم | وزن: | 5500 كجم |
| مادة: | الجسم- SUS304 | ||
| إبراز: | آلة تعبئة معقمة مطهرة,آلة تعبئة كربونية PET,آلة تعبئة PET كربونية 8KW |
||
منتوج وصف

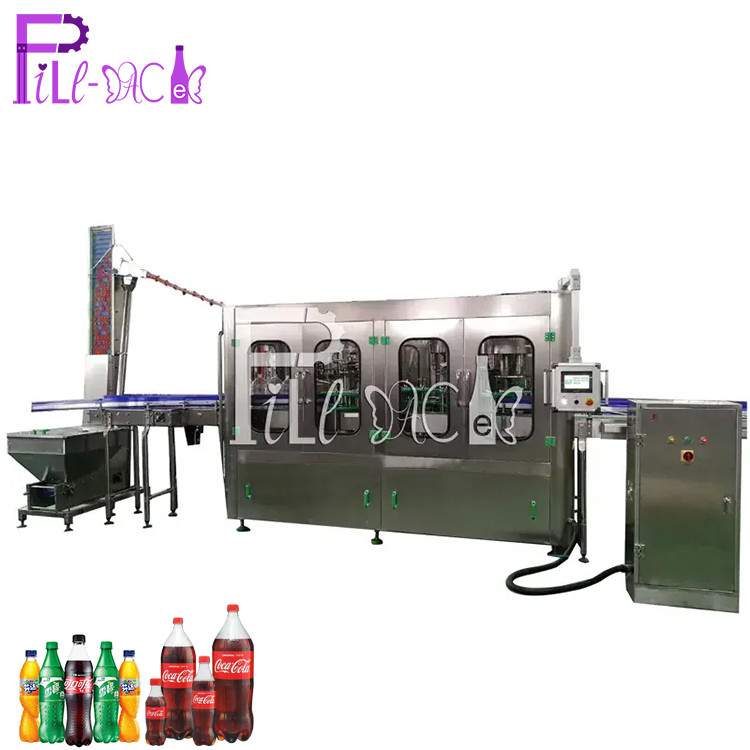

آلة تعبئة المشروبات الغازية / المياه الغازية المصنوعة من البولي إيثيلين تيريفثاليت
DCGF32-32-10
وصف المنتج
يستخدم الجهاز لإنتاج المشروبات الغازية. يتم دمج الشطف والتعبئة والتغطية في آلة واحدة. يتم استخدام أحدث التقنيات من اليابان وألمانيا في التصميم. تستخدم مشابك الزنبرك في عملية غسيل الزجاجات. يمكن قلب الزجاجات الفارغة 180 درجة على طول سكة النقل. هناك مرتين من الغسيل الداخلي والخارجي، وكفاءة غسيل الزجاجات عالية. يتم استخدام التعبئة بسطح سائل ثابت. التعبئة سريعة، وكمية السائل يتم التحكم فيها بدقة، ويتم تجنب التساقط والتسرب. جهاز فتح الصمام: يتكون الجهاز من أسطوانة هواء، وصمام عكس كهرومغناطيسي، وعنصر اكتشاف الإشارة. عندما تكون هناك زجاجة، سيتم اكتشاف الزجاجة بإشارة مفتاح تقارب، وفي نفس الوقت، يتم إجراء حركة الصمام العكسي الكهرومغناطيسي، وسيتم تشغيل أسطوانة فتح الصمام، مما يجعل صمام التعبئة يفتح التعبئة بالغاز؛ عندما لا تكون هناك زجاجة، يفقد الصمام العكسي الكهرومغناطيسي الطاقة، ويتراجع قضيب صمام خزان السائل، مما يجعل صمام التعبئة لا يفتح، ويتجنب تسرب ثاني أكسيد الكربون في الخزان. جهاز إغلاق الصمام وجهاز إغلاق صمام كام العادم يتم إغلاقه بالقوة بعد التعبئة، والتحكم في قضيب الصمام إلى وضع الإغلاق، مما يجعل صمام حقن الهواء وصمام السائل يغلقان في نفس الوقت، ثم عن طريق كام العادم دفع قضيب صمام العادم، وثاني أكسيد الكربون في الزجاجة، ومنع فقاعة الزجاجة من الصمام، ويدفع قضيب صمام العادم بالتساوي حوالي 3 مم. مستوى السائل سهل التحكم.
جميع الهياكل مصنوعة من SUS304، ولا توجد زاوية ميتة داخل صمام التعبئة. يتم استخدام عزم الدوران المغناطيسي للتغطية بالبرغي. يمكن تعديل قوة التغطية بالبرغي بدون خطوات. يمكن أيضًا تثبيت قوة التغطية بالبرغي، ولن تتلف الأغطية، والتغطية موثوقة. يتم التحكم في الآلة بأكملها بواسطة PLC مع شاشة تعمل باللمس كواجهة بين الإنسان والآلة. يمكن التحكم في كمية المشروبات في خزان التخزين تلقائيًا. سيتوقف التعبئة والتغطية تلقائيًا عند عدم وجود زجاجات. عندما يتم ضغط الزجاجات بشكل خاطئ أو عندما لا تتوفر الأغطية، يمكن إيقاف الآلة تلقائيًا. تستخدم تقنية تغيير التردد لضبط سرعة التشغيل بلا توقف. يمكن عرض سعة الإنتاج رقميًا ويمكن تعديلها بسهولة.
المعلمات الفنية
| الموديل | DCGF32-32-10 |
| السعة | 0-9000BPH |
| الزجاجة المطبقة | زجاجة PET، غطاء PET |
| محتوى التعبئة المطبق | مشروب غازي / مياه غازية |
| نطاق التعبئة المطبق | 200-1500 مل |
| قوة المحرك الرئيسي | 8 كيلو واط |
| استهلاك الهواء | 500 كجم |
| ضغط الشطف | 0.2 ميجا باسكال |
| درجة حرارة التعبئة | ≤4 درجة مئوية |
| دقة التعبئة | ≤+2 مم |
| ضغط التعبئة | 0.28 ميجا باسكال |
| ضغط الهواء المضغوط | 0.7 ميجا باسكال |
| المادة | الجسم - SUS304 |
| الأبعاد | 3700*2800*2200 مم |
| الوزن | 5500 كجم |

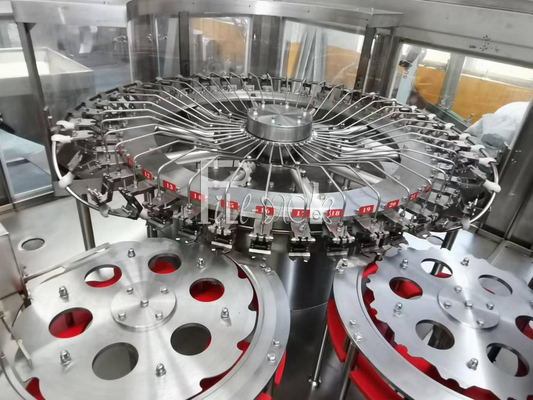

جزء الغسيل
1) باستثناء الإطار السفلي، وأجزاء النقل وبعض الأجزاء التي يجب أن تكون مصنوعة من مواد خاصة. قطع الغيار الأخرى مصنوعة من الفولاذ المقاوم للصدأ 304.
2) محمل الأسطوانة مصنوع من الفولاذ المقاوم للصدأ، وحلقة الختم مصنوعة من مادة EPDM، و البلاستيك مصنوع من UMPE.
3) القابض مصنوع من الفولاذ المقاوم للصدأ، والموضع الذي يمسك عنق الزجاجة مصنوع أيضًا من الفولاذ المقاوم للصدأ، مقارنة بالقابض المطاطي التقليدي، فهو أكثر صحة ومتانة، ولا توجد أجزاء سريعة التآكل، ويمكن تجنب أجزاء البرغي في عنق الزجاجة أن تتلوث بالقابض المطاطي.
4) القابض مزود بفوهة رش عالية الكفاءة، ويمكن أن تصل إلى أي موضع في الجدار الداخلي للزجاجة، ويمكن أن توفر مياه الشطف. يوجد غطاء فوق فوهة الرش يمكن أن يمنع تناثر الماء؛ وهناك فتحة إعادة تدوير تنظيمية وأنابيب إعادة تدوير تحت الفوهات.
5) يمكن ضمان وقت الشطف لمدة 4 ثوانٍ.
7) الدافع مشتق من نظام القيادة في الإطار الذي يتم نقله بواسطة التروس.
8) يتم التحكم في إمداد مياه الشطف بواسطة صمام الملف اللولبي.

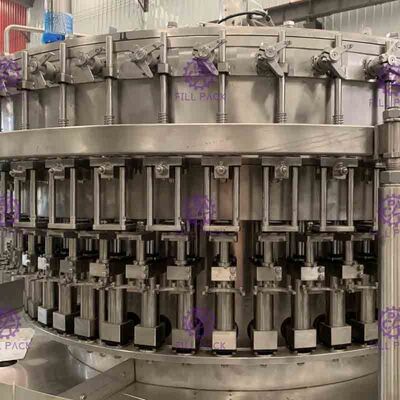

جزء التعبئة
1) يستخدم صمام التعبئة صمام آلة الضغط المتساوي، سرعة عالية وتدفق كبير، صمام تعبئة عالي الدقة، سرعة تعبئة سريعة، مستوى السائل مستقر.
3) نظام توجيه الزجاجة، هيكل بسيط، وفقًا لنمط الزجاجة، يمكن تغييره.
5) يمكن التحكم في الآلة بأكملها تلقائيًا بواسطة PLC.
6) يعتمد مستوى سائل مادة التعبئة الهيدروليكية على التحكم في مسبار مستوى السائل، مستوى السائل ثابت، التعبئة موثوقة.
8) الأجزاء المهمة للآلة والعناصر الكهربائية هي إنتاج مستورد.
9) يمكن التحكم في مادة التعبئة الهيدروليكية تلقائيًا ولديها موصل غسيل CIP.
جزء التغطية
هذه الوحدة هي أعلى درجة من الدقة في آلة 3 في 1، وهي مهمة لعمل الآلة بثبات وجودة المنتج. خصائص آلة التغطية بالبرغي كما يلي:
3) الجهاز الذي يمكنه إخراج الغطاء المعكوس ومنع مرور الغطاء المعكوس مثبت في دليل سقوط الغطاء. يمر عبر نظام تحميل الغطاء.
5) مفتاح اكتشاف مدخل الزجاجة مثبت على آلة التغطية بالبرغي.
6) يوجد أسطوانة قفل الغطاء في الوصلة بين دليل سقوط الغطاء ولوحة دفع الغطاء. يتم تحقيق ذلك بدون تغذية بدون غطاء.
8) عن طريق ضبط ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلف.
9) دافع آلة التغطية بالبرغي مشتق من نظام القيادة في الإطار ويتم نقله بواسطة التروس.
10) الأجزاء الرئيسية لآلة التغطية بالبرغي يتم معالجتها بواسطة مركز معالجة التحكم الرقمي.
صور تفصيلية

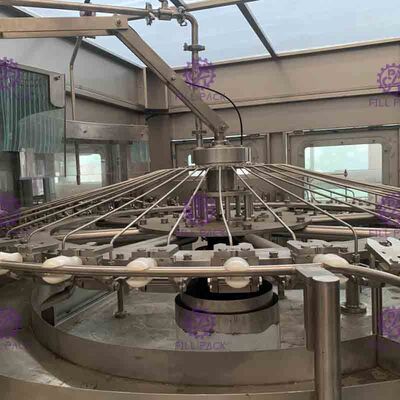

جزء الغسيل
