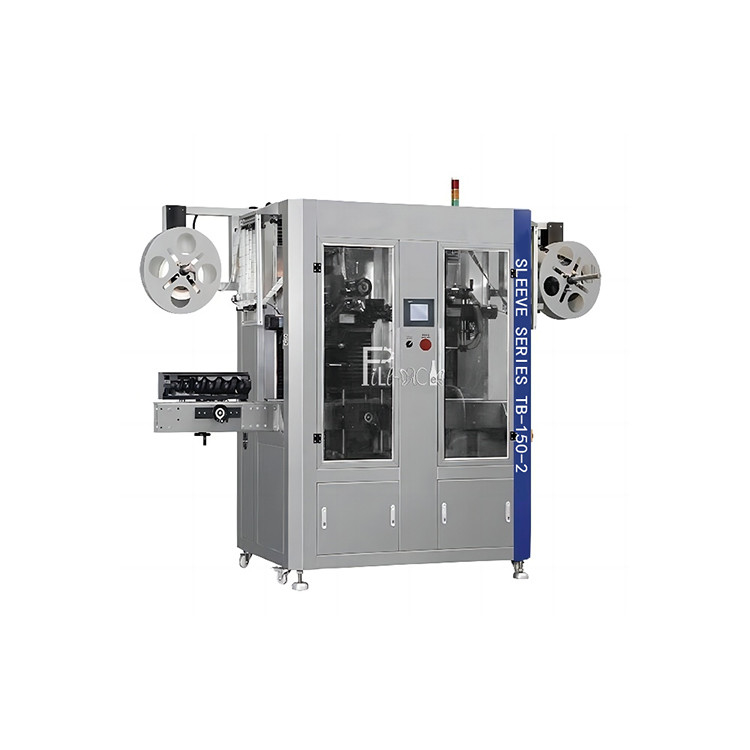

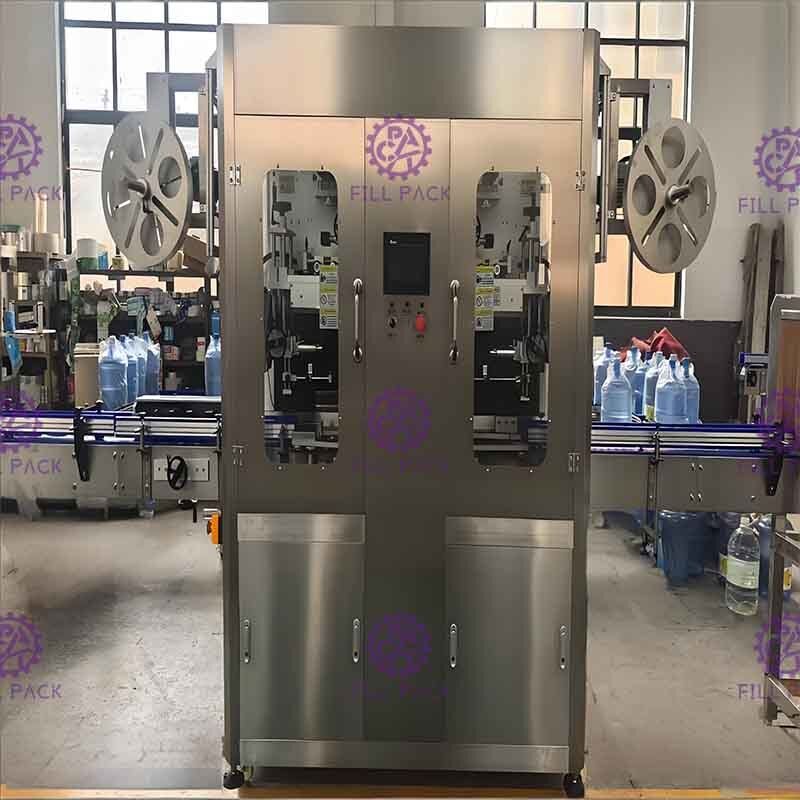

آلة وسم كم يتقلص أوتوماتيكية بالكامل ذات رأس مزدوج للجسم مع بخار يتقلص
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | TB150-2 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 19344USD |
| تفاصيل التغليف: | التعبئة حالة خشبية |
| وقت التسليم: | 15-20 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| سرعة وضع العلامات: | 300BPM (على طول الملصق الأساسي: 55 مم) | طول الملصق المطبق: | 30-250 ملم |
|---|---|---|---|
| سماكة الملصق: | 0.04 ملم | القطر المطبق لجسم الزجاجة: | 28 مم ~ 120 مم |
| القطر الداخلي المطبق لقضيب الملصق: | 5 '' ~ 10 " | قوة: | 6 كيلو وات |
| وظيفة: | وحدة وضع العلامات على الرقبة والجسم | جهد الإدخال: | ∮3 ، 380/220 فولت تيار متردد |
| البعد: | 3200 * 1200 * 2070 | وزن: | 300 كجم |
| إبراز: | آلة لصق كم يتقلص,آلة لصق كم يتقلص 6KW,آلة لصق كم يتقلص 250 مم |
||
منتوج وصف
مصنع آلة وضع العلامات ذاتية التشغيل الكاملة الرأس المزدوج تقلص الأكمام لكل من الجسم / الرقبة الملصقات مع نظام تقليص البخار
عامة:
يتم تصنيع إطار الجهاز بأكمله من الفولاذ المقاوم للصدأ SUS304. الإطار بسيط وجميل وقابل للماء وليس صدأً. من السهل تنظيفه. نظام القطع الخاص:تبني تكنولوجيا "ويست" و"كونفولت". قطع الملصق مسطح ، لا يوجد حفرة. يضمن تحديد موقع الملصق صحة الأكمام. اعتماد تصميم مجموعة النموذج ، ويتم التحكم في الوحدة ؛ تحقيق الصحة والإمساك السريع.مع شاشة تشغيل جيدة الجودة، لتحقيق التشغيل بواسطة الإصبع، سهلة والاختصار. انها عالية التلقائية حزمةالآلة. فقط شخص واحد يدير، عملية سهلة. سهلة لتغيير مواد التعبئة والتغليف.تغيير القالب يمكن أن يتم بسهولة يدويا دون أي أدواتفي حدود العرض المسطح، يمكن استخدامه لتعبئة الأشياء بأشكال مختلفة، بغض النظر عن الجولة أو المربع، ويمكن تطبيقه على الزجاج أو الزجاجات البلاستيكية.أعلى بأمان واستقرار للعمل وتوفير الوقت من القوى العاملة.
المواصفات:
1) TB-150-2 آلة وضع العلامات على الأكمام مصنوعة خصيصًا لتلبية المتطلبات الصارمة للمصنعين والموردين. يمكن استخدامها بشكل مستقل أو متكامل في الصف ومطابقة سرعات معدات التعبئة.
2) وهي مبنية على إطار من قطعة الفولاذ المقاوم للصدأ ذات الصفات الغذائية. هذا الأساس الصلب يبقي الحركة والاهتزازات إلى أدنى حد ممكن لضمان التسمية المتسقة والدقيقة.
3) تصميم الطائرة رأس القطع الوحدة في الصين التي تنطبق على حاوية من 30 ملم 130 ملم.البحث التلقائي عن الموقع الأصلي وكذلك السلامة والراحة التي تتقدم عن المنتجات الأخرى المرتبطة.
4) طائرة تغذية الملصق المتقلص مزدوجة ، ارتفاع معقول وهو مريح لتثبيت الملصق ؛ ميكرو كمبيوتر الرقم الذاتي الذي يتجنب التنفيذ والتنظيم. تحتاج فقط إلى الضغط عليه خفيفة ،سيقوم الملصق بالتحديد وتحديد موقعها تلقائيًاتغيير العلامة سريع وسهل، بالإضافة إلى أن مكان القطع دقيق تماماً
5) محرك سيرفو القطع الذي تم تصميمه حديثًا والذي يحتوي على سرعة عالية ، والعمل دقيق ، والقطع هو النظام والانكماش جميل.هذا التصميم التعاون مع العلامة المزامنة هيكل الموقع تمكن من دقة موقع قطع في غضون 1mm.
|
لا، لا، لا
|
البند
|
البيانات التقنية
|
|
|
1
|
قوة الاستيراد
|
6.0 كيلوواط
|
|
|
2
|
قوة المكونات
|
محرك إمداد العلامة
|
800 واط
|
|
3
|
|
القيادة الخدمية لتغذية العلامة
|
800 واط
|
|
4
|
|
محرك خدمة رأس القطع
|
800 واط
|
|
5
|
الجهد المستورد
|
3، 380/220 فاك
|
|
|
6
|
القدرة ((سرعة الإنتاج)
|
300BPM
(على بطاقة القاعدة طول:55mm) |
|
|
7
|
مقاس آلة المضيف (ملم)
|
3200*1200*2070
|
|
|
8
|
قطر الحاوية المطبق (ملم)
|
φ28 ملم ~ φ120 ملم
|
|
|
9
|
الطول المطبق للسمعة (ملم)
|
30~250 ملم
|
|
|
10
|
ملصق سمك قابل للتطبيق (ملم)
|
0.04ملم
|
|
|
11
|
القطر الداخلي المطبق للأنبوب الورقي
|
76mm~125mm
|
|
|
الاسم
|
الوظيفة
|
|
مجموعة العروض المادية
|
محرك العرض لحامل العلامات
|
|
مجموعة الرفوف
|
تثبيت جهاز ملصق الحجم
|
|
مجموعة رفع المنصة
|
ضبط ارتفاع المضيف تلقائيًا وفقًا لأشكال الزجاجة
|
|
المجموعة التي تم استبعادها
|
فرشاة الملصق المقطوع على الزجاجة
|
|
مجموعة القطع
|
قطع الملصقات التي يتم إرسالها إلى مركز الدبوس دليل
|
|
مجموعة التحكم في القطع
|
السيطرة على موقع تشغيل القطع
|
|
مجموعة القيادة الخلفية
|
محرك العرض لتسمية دبوس الدليل المركزي
|
|
مجموعة ضبط المحرك الأمامي
|
التمسك بالدبوس الموجه في الوسط
|
|
إطار مجموعة العين الكهربائية
|
ضبط أفضل وضعية القطع من الملصق
|
|
مجموعة الكشف عن العين الكهربائية لإضاءة الزجاجة
|
ضبط موقف وضع العلامة على غلاف جسم الزجاجة
|
|
مجموعة فرشاة الشعر
|
فرشاة الملصق الذي لا يمكن أن يدخل بشكل صحيح إلى المكان الصحيح
|
|
مجموعة وضع الزجاجة
|
جعل الزجاجة مستقرة، والتحكم في وضعية العلامة الغلاف
|
|
مجموعة الدبوس الموجهة في الوسط
|
جعل الملصق حجم مشتتة لنقل وقطع بسهولة
|
|
الزجاجة تدخل المسامير
|
أفرغ الزجاجة على مسافة متساوية من أجل وضع علامة على الأكمام بدقة
|
|
PLC
|
باناسونيك
|
اليابان
|
|
شاشة لمسة
|
(ويينفيو)
|
تايوان
|
|
مستشعر الألياف البصرية عالية السرعة*2
|
باناسونيك
|
اليابان
|
|
مستشعر كهربائي ضوئي*4
|
باناسونيك
|
اليابان
|
|
مستشعر كهربائي ضوئي*4
|
باناسونيك
|
اليابان
|
|
محرك خدمة إدخال العلامة * 2
|
باناسونيك
|
اليابان
|
|
محرك خدمة إدخال العلامة * 2
|
باناسونيك
|
اليابان
|
|
المحرك الخادم لرأس القطع*2
|
باناسونيك
|
اليابان
|
|
محرك سيرفو للرأس القطع*2
|
باناسونيك
|
اليابان
|
|
محول تردد فصل الزجاجة*4
|
دلتا
|
تايوان
|
|
محول تردد ناقل الزجاجات
|
دلتا
|
تايوان
|
|
محول تردد الناقل
|
دلتا
|
تايوان
|
|
محول تردد إمداد العلامة
|
دلتا
|
تايوان
|
|
تبديل مصدر الطاقة
|
(شنايدر)
|
فرنسا
|
|
جهاز اتصال التيار المتردد
|
(شنايدر)
|
فرنسا
|
|
مفكّك الدوائر
|
(شنايدر)
|
فرنسا
|
|
الإرسال المتوسط*13
|
(شنايدر)
|
فرنسا
|

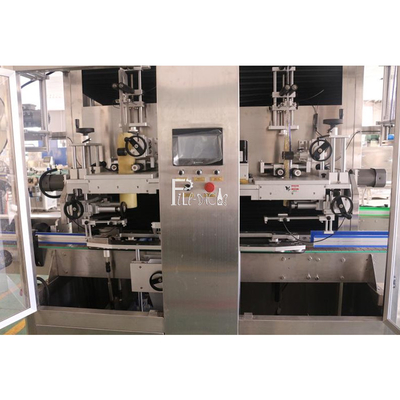

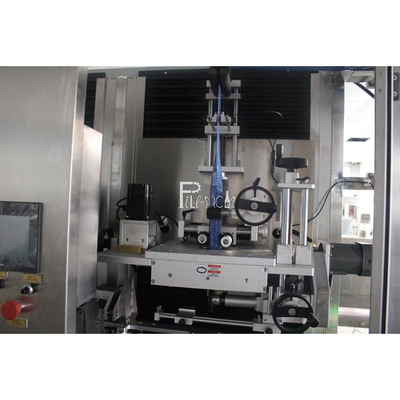

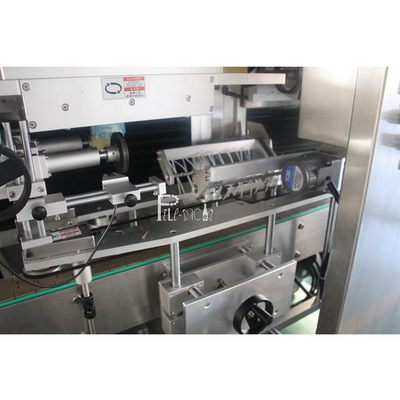

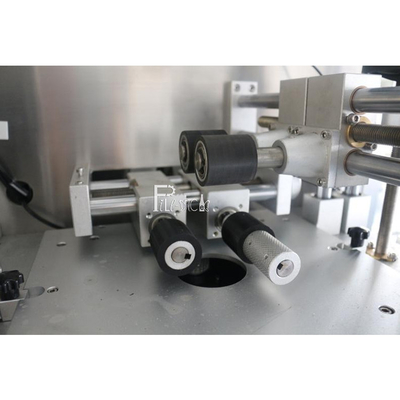

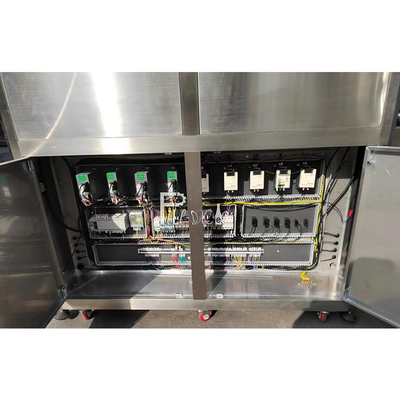

صور مفصلة
آلة مساعدة
حرارة البخار نفق التقلص
