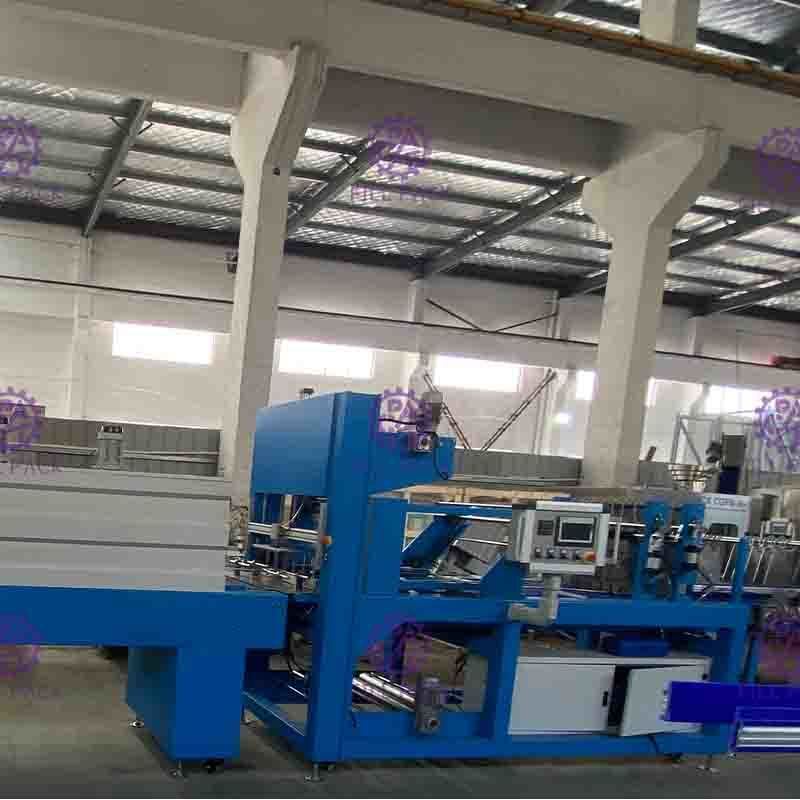

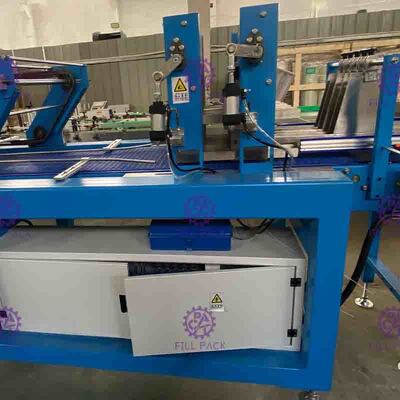

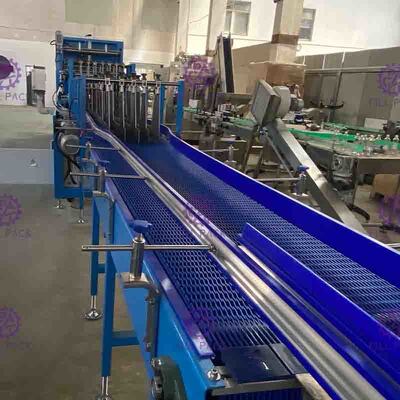

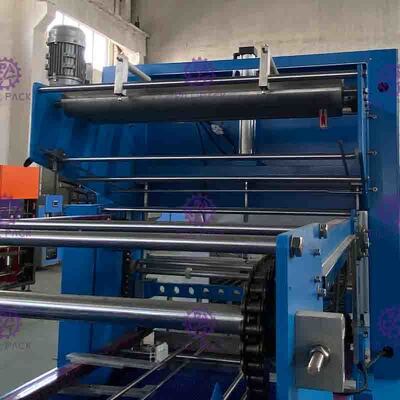

غلاف الانكماش الخطي الأوتوماتيكي بالكامل لمعدات تعبئة الزجاجات البلاستيكية بأفلام مطبوعة
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | MBC200 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 43000USD |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 25-30 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| مادة انكماش فيلم: | بي | اقترح سمك الانكماش الفيلم: | 0.07-0.15 ملم |
|---|---|---|---|
| أقصى درجة حرارة لنفق الانكماش: | 180 - 220 درجة قابلة للتعديل | أقصى انتاج في الدقيقة: | 20-25 كيس / دقيقة |
| السلطة للتدفئة يتقلص الجزء: | 31KW | قوة النفق: | 4 كيلو واط |
| الجهد القياسي: | 380V 3Phase 50HZ | حجم النبات الكامل: | 14150 * 1500 * 2170 ملم |
| استهلاك الهواء المضغوط: | 0.3M3 / دقيقة ؛ 0.6-0.8 ميجا باسكال | وزن: | 1500 كجم |
| إبراز: | غلاف الانكماش الخطي الأوتوماتيكي بالكامل,غلاف الانكماش الخطي للزجاجة البلاستيكية,25 كيس / دقيقة غلاف الانكماش الخطي الأوتوماتيكي |
||
منتوج وصف
غلاف متقلص خطي تلقائي بالكامل لآلات تعبئة الزجاجات معدات التشوه مع الأفلام المطبوعة
تعليمات المنتج
● مظهر بسيط، بنية جميلة، جديدة، فريدة من نوعها، سهلة الصيانة.
● شاشة كبيرة، واجهة المستخدم شاشة LCD باللغة الإنجليزية.
● دعم لفيلم التوسع الهوائي، تغيير الفيلم بسرعة وبسرعة، للفيلم حوالي دقيقتين فقط.
● نقل التوتر في الفيلم ، حتى تشكيل ، قطع فيلم التحكم بدقة ، شق ونظيفة.
● تكنولوجيا التحكم في الخدمة المتقدمة للحفاظ على التزامن الدقيق للوكالات ، والإرسال والموثوق بها.
● هيكل صندوق التدفئة معقول، العزل الحراري، دقة عالية في التحكم في درجة الحرارة.
● دعم شركة "شنايدر" الفرنسية، "تايوان إيرتاك"، "كوريا الجنوبية أوتونيكس" ؛ أحدث مكونات التحكم في العالم، مجهزة بشكل جيد، حالة ومستقرة.
● قطع نقل ميكانيكية باستخدام الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المعالجة بالحرارة ومواد أخرى؛ رذاذ السطح جودة ممتازة، والأداء ضد الصدأ بأكمله
● جميع أنظمة التحكم الكهربائية والغازية تتوافق مع أحدث المعايير الدولية للتطبيق (معيار CE)
● عندما يتم قطع الطاقة مع جهاز ناقل الدوران الاصطناعي، فمن السهل لتسخين المنتج داخل القناة خارج
● دعم كل من الفيلم الفارغ الشفاف وطباعة حزمة لفيلم مطبوع.
المعلم التقني:
| مادة فيلم التقلص | PE |
| الحد الأقصى للطاقة في الدقيقة | 20-25 كيس/دقيقة |
| سمك فيلم التقلص المقترح | 0.07-0.15ملم |
| الحرارة القصوى في نفق التقلص | 180 - 220 درجة قابلة للتعديل |
| الطاقة للجزء المتقلص للتدفئة | 31 كيلوواط |
| طاقة النفق | 4 كيلوواط |
|

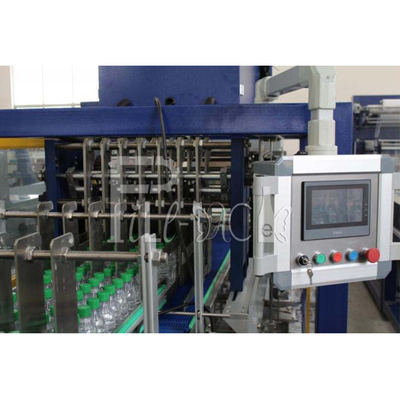

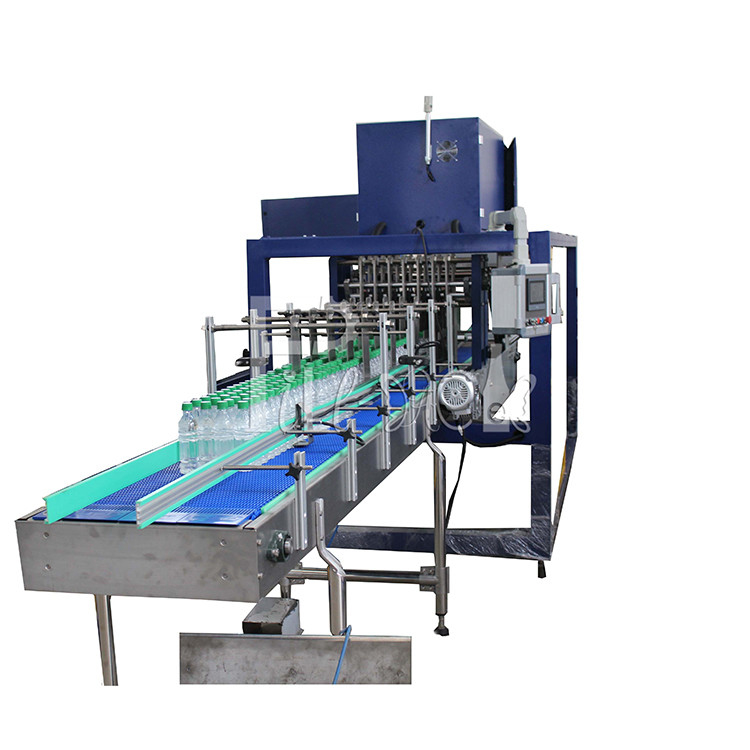

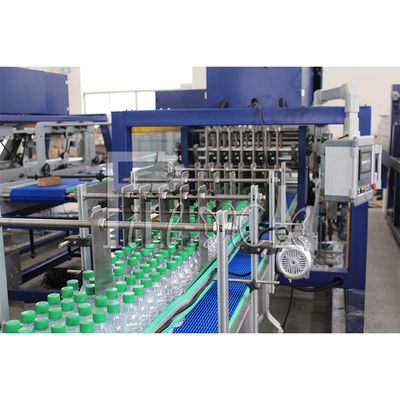

جزء مدخل الزجاجة والفيلم المغلف |
L6300 × W1500 × H2100mm |
|

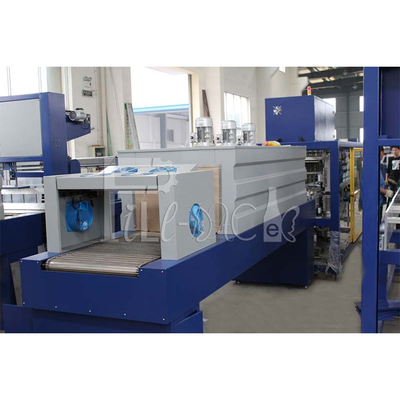

جزء نفق التقلص ((يشمل الناقلة الدوارة) |
7850×1100×2170ملم |
|
استهلاك الهواء الضغط |
0.3M3/min: 0.6-0.8mpa |
|
عرض حزام نقل زجاجة الإدخال |
966م |
نوع التعبئة الموصى به:
(1) 350/ 500 مل زجاجات حزمة: 4×6، 4×5؛ 550/ 600 مل زجاجات حزمة: 3×4، 3×5.
(2) 1L / 1.5L زجاجات حزمة: 3 × 3، 3 × 4؛ 2L / 2.5L زجاجات حزمة: 2 × 2، 2 × 3.
(3) فيما يتعلق بالعلب الصفيحة، نقترح تطبيق حزمة مع سلة الكرتون، وتعبئة بشكل ثابت.
ملاحظة: الحد الأدنى لحجم حزمة الدعم: 200*150*100ملم.
الحجم الأقصى لحزمة الدعم: 420*300*330mm
الهيكل الرئيسي وعملية الإنتاج
الهيكل الرئيسي: المعدات مصنوعة من جزء ناقل تغذية الزجاجات، جزء فرز الزجاجات، جزء تغذية الفيلم وتغليف، نفق التدفئة المتقلص، جزء تبريد المروحة،الجزء الخارجي للمحمولات المتحركة والنظام الكهربائي للسيطرة، أجزاء التحكم النيوماتيكي وما إلى ذلك.
عملية الإنتاج:
MBC200 آلة التغليف عالية السرعة التي تقلص الحرارة (نوع الفيلم المطبوع) تستند إلى خصائص التقليص الحراري لفيلم التغليف. تستخدم أجهزة استشعار مفتاح ضوئي الكهربائي للكشف عبر الإنترنت ،ويتم التحكم في الإشارات المجمعة ومعالجتها بواسطة برامج PLC (المتحكم المبرمج). يستخدم الحزام النقل لإطعام الزجاجة بشكل مستمر. يتم ترتيب لوحة الزجاجة بطريقة قوية ، يدفع الزجاجات ويتم تحكمها بواسطة الخدمةتبريد الهواء البارد وتشكيل الآليات الأخرى لإكمال عملية التعبئة والتغليف بأكملها.
تفاصيل المواصفاتs:
| لا.. | الاسم | المواصفات | كمية | العلامة التجارية | الأصل |
| 1 | 10شاشة تشغيل مفتاح من 4 بوصات | 1 مجموعة | (شنايدر) | فرنسا | |
| 2 | محرك الخدمة | 5 مجموعات | (شنايدر) | فرنسا | |
| 3 | جهاز التحكم الخدمي | 5 مجموعات | (شنايدر) | فرنسا | |
| 4 |
الكشف الكهروضوئي مفتاح التحكم |
5 مجموعات | أوتونيكس | كوريا الجنوبية | |
| 5 | المكونات النيوماتيكية | AIRTAC | تايوان | ||
| 6 | مكونات كهربائية | (شنايدر) | فرنسا | ||
| 7 | محامل ناقل السرعة الرئيسية | هاربين | |||
| محمل العمل الرئيسي | |||||
| 8 | محمل خطي | هاربين | |||
| 9 | محرك الحد | 4 مجموعات | أوتونيكس | كوريا الجنوبية | |
| 10 | اختيار نظام تحكم PCC | (شنايدر) | فرنسا | ||
| أ | محرك الخدمة | 5 مجموعات | (شنايدر) | فرنسا | |
| ب | جهاز التحكم الخدمي | 5 مجموعات | (شنايدر) | فرنسا | |
| ج | 5.7 " لوحة تشغيل زر الضغط | نوع PP41 | قطعة واحدة | (شنايدر) | فرنسا |
| د | واجهة الحافلة | RS-232،CAN | قطعة واحدة | (شنايدر) | فرنسا |
| E | وحدات الدخول والإخراج | ستة قطع | (شنايدر) | فرنسا | |
| 11 |
الحزام الحامل (البلاستيك الهندسي) (بما في ذلك جميع أنواع العجلات المتحركة ، عجلات الدليل ، وسائد) ذات كثافة عالية ، مقاومة للاستعمال العالي وما إلى ذلك |
(دوبونت) شركة |
أمريكا | ||
| 12 |
أنابيب التدفئة (شكل تبديد الحرارة بالدوامة) |
24 قطعة | |||
| 13 | مروحة التدفئة 1.1kw | 2 مجموعات | |||
| 14 | العزل العالي (الفئة H) | 2 مجموعات | |||
| 15 | شبكة التدفئة من مواد الفولاذ المقاوم للصدأ عالية الجودة 924mm × 500mm |
