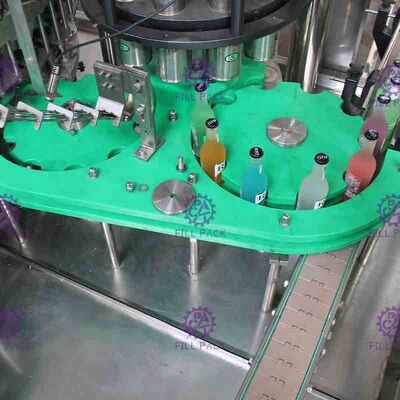

3 في 1 مونوبلوك زجاجة المشروبات الغازية ملء آلة معدات تعبئة المياه الغازية مع غطاء حلقة السحب
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | DCGF12-12-6 / DCGF18-18-6 / DCGF24-24-8 / DCGF32-32-10 / DCGF40-40-12 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 23500USD |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 25 يوم عمل بعد الإيداع |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة لكل شهر |
|
معلومات تفصيلية |
|||
| Machinery Capacity: | 3000-12000BPH | Bottle type: | Glass Bottle |
|---|---|---|---|
| Cap type: | Pull Ring Cap | Filling material: | Carbonated soft drink |
| Washing head: | 12/18/24/32/40 | Filling head: | 12/18/24/32/40 |
| Capping head: | 6/8/10/12 | Compressed air pressure: | 0.7Mpa |
| Filling temperature: | ≤4℃ | Air consumption: | 160KG-600KG |
| تسليط الضوء: | 3 In 1 Soda Water Filling Equipment,0.7Mpa Carbonated Soft Drink Filling Machine,Glass Bottle Carbonated Drink Filling Machine,0.7Mpa Carbonated Soft Drink Filling Machine,Glass Bottle Carbonated Drink Filling Machine |
||
منتوج وصف
3 في 1 مونوبلوك زجاجة المشروبات الغازية ملء آلة معدات تعبئة المياه الغازية مع غطاء سحب حلقة
>>> نظرة عامة على خط الإنتاج:
يتم استخدام المعدات لإنتاج المشروبات الغازية.يتم دمج الشطف والتعبئة والسد في آلة واحدة ، ويتم استخدام أحدث التقنيات من اليابان وألمانيا في التصميم.تستخدم التشنجات الزنبركية في عملية غسل الزجاجة.يمكن قلب الزجاجات الفارغة 180 ~ على طول سكة النقل.يوجد مرتين للغسيل الداخلي والخارجي ، وكفاءة غسيل الزجاجة عالية ، ويتم استخدام حشوة سطح سائل ثابتة.التعبئة سريعة ، يتم التحكم في كمية السائل بدقة وتجنب السقوط والتسرب جهاز فتح الصمام: يتكون الجهاز من أسطوانة هواء وصمام عكسي كهرومغناطيسي وعنصر كشف إشارة.عندما تكون هناك زجاجة ، سيتم الكشف عن الزجاجة بإشارة مفتاح القرب ، وفي نفس الوقت ، قم بعمل صمام عكسي كهرومغناطيسي ، سيتم تشغيل أسطوانة الصمام المفتوحة ، وجعل صمام التعبئة مفتوحًا وملء قابل للنفخ ؛في حالة عدم وجود زجاجة ، فقد طاقة الصمام العكسي الكهرومغناطيسي ، وسحب قضيب صمام خزان السائل ، وجعل صمام التعبئة لا يفتح ، وتجنب هروب ثاني أكسيد الكربون في الخزان. قضيب الصمام إلى الوضع المغلق ، اجعل صمام حقن الهواء والصمام السائل مغلقين في نفس الوقت ، ثم بواسطة كاميرة العادم ، ادفع قضيب صمام العادم ، وثاني أكسيد الكربون الموجود في الزجاجة ، يمنع فقاعة الزجاجة من الصمام ، وصمام العادم يدفع قضيب بالتساوي حوالي 3 مم. ذراع السائل سهل التحكم.جميع الإنشاءات مصنوعة من SUS304 ، لا يوجد زاوية ميتة داخل صمام التعبئة ، ويستخدم عزم الدوران المغناطيسي لسد المسمار.يمكن تعديل قوة السد اللولبي بدون خطوات.يمكن أيضًا إصلاح قوة السد اللولبي ، ولن تتلف الأغطية ، كما أن السد موثوق به. يتم التحكم في الماكينة بأكملها بواسطة PLC مع شاشة تعمل باللمس كواجهة بين الإنسان والآلة.يمكن التحكم في كمية المشروبات في خزان التخزين تلقائيًا.سيتم إيقاف التعبئة والسد تلقائيًا في حالة عدم وجود زجاجة.عندما تكون الزجاجات مكتظة بشكل خاطئ أو عندما لا تتوفر الأغطية ، يمكن إيقاف الماكينة تلقائيًا ، حيث يتم استخدام تقنية تغيير التردد لضبط سرعة التشغيل بلا نوم.يمكن عرض القدرة الإنتاجية رقميًا ويمكن تعديلها بسهولة.

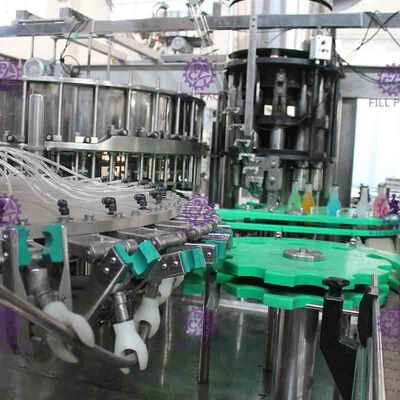

شطف جزء
1) باستثناء الإطار السفلي وأجزاء النقل وبعض الأجزاء التي يجب أن تكون مصنوعة من مواد خاصة.قطع غيار أخرى مصنوعة من الستانلس ستيل 304.
2) محمل الأسطوانة مصنوع من الفولاذ المقاوم للصدأ ، حلقة الختم مصنوعة من مادة EPDM ، والبلاستيك مصنوع من UMPE.
3) القابض مصنوع من الفولاذ المقاوم للصدأ ، الموضع الذي يكون فيه عنق الزجاجة مصنوعًا أيضًا من الفولاذ المقاوم للصدأ ، مقارنةً بالمقبض المطاطي التقليدي ، إنه كثير النظافة ، متين ، ولا توجد أجزاء سريعة التآكل ، الأجزاء اللولبية من عنق الزجاجة يمكن تجنب التلوث بواسطة القابض المطاطي.
4) القابض مجهز بفوهة رش عالية الكفاءة ، ويمكن أن يتطور إلى أي موضع في جدار الزجاجة ، ويمكنه توفير مياه الشطف.يوجد غطاء فوق فوهة الرش يمكن أن يمنع انسكاب الماء ؛وهناك فتحة تنظيمية لإعادة التدوير وأنابيب إعادة التدوير تحت الفتحات.5) يمكن ضمان وقت الشطف لمدة 4 ثوان.
6) عن طريق تعديل ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلفة.
7) الدافع مشتق من النظام المدفوع في الإطار الذي تم تمريره بواسطة العتاد.
8) يتم التحكم في توفير مياه الشطف بواسطة صمام الملف اللولبي.
ملء جزء
1. استخدام صمام ملء صمام الآلات isobar ، السرعة العالية والتدفق الكبير ، صمام ملء عالي الدقة ، سرعة الملء ، مستوى السائل مستقر.
2. يعتمد المحرك الرئيسي على محرك تروس مستقل ، وكفاءة عالية ، وضوضاء صغيرة ، وعمر طويل ، وخالي من الصيانة ، ويمكن لمحول الطاقة التحكم في سرعة المحرك الرئيسي ، واعتماد الجهاز على سرعة متغيرة متغيرة التردد ، ومنطقة عمليات كاملة ، وقاعدة المحرك هي الفولاذ المقاوم للصدأ الذي يحتوي على الكربون صلب.
3. يمكن تغيير نظام توجيه الزجاجة ، وهيكل بسيط ، وفقًا لنمط الزجاجة.
4. لا زجاجة ، لا ملء.
5. يمكن التحكم في الآلة بأكملها أوتوماتيكياً بواسطة PLC.
6. يصل مستوى السائل إلى نهاية أنبوب التعبئة ، عندما تنقطع دائرة الهواء ويوقف السائل التدفق ، ويمكن أن يغير طول أنبوب التعبئة ارتفاع ذراع التعبئة.
7. يمكن تعديل ارتفاع المستوى ، شراؤها من Nanjing ، أفضل صمام في الصين.
8. قطع غيار الماكينة المهمة والعناصر الكهربائية ماركة مستوردة.
9. يتم دفع قضيب صمام العادم بواسطة كاميرا العادم لتفريغ الهواء المضغوط المتبقي تدريجياً من الجزء العلوي من الزجاجة إلى الغلاف الجوي لضمان عدم وجود رغوة عند إزالة الزجاجة من صمام التعبئة.
10- يمكن لنظام الملء أن يربط نظام تدوير CIP لغسل خط الأنابيب ، ويمكن لهذا النظام تنظيف أنبوب السائل وخزان السائل وصمام الملء وما إلى ذلك بشكل فعال.

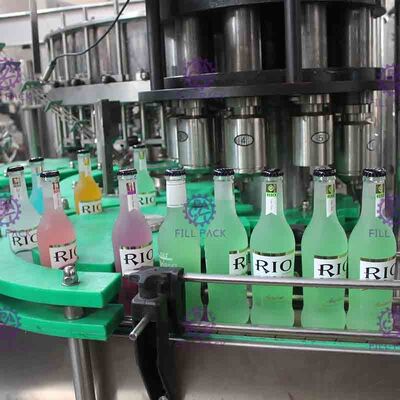

السد الجزء
1) تم تجهيز شلال توزيع الغطاء بآلية انتقاء الغطاء العكسي ووقف الغطاء العكسي.
2) تم تجهيز أنبوب توزيع الغطاء بمفتاح خلية ضوئية لإيقاف الكابير عندما لا يكون هناك غطاء داخل المزلق.
3) تم تجهيز كابر بمفتاح الكشف عن زجاجة المدخل.
4) تم اعتماد طريقة الطرد المركزي لترتيب الغطاء لتقليل تلف الأغطية.
5) يتم تطبيق نظام فحص الغطاء للتحكم في تشغيل وإيقاف مصعد الغطاء.
6) مكبس من الفولاذ المقاوم للصدأ وغدة تحريك ميكانيكية لضمان أن الغدة صحية وموثوقة.يحتوي الغطاء على وظيفة التحميل الخارج التي يمكن أن تقلل من رقم الزجاجة المكسور.
7) قالب تثبيت وتفريغ الغطاء الخاص لتحميل الغطاء الصحيح ؛
1) تم تجهيز شلال توزيع الغطاء بآلية انتقاء الغطاء العكسي ووقف الغطاء العكسي.
2) تم تجهيز أنبوب توزيع الغطاء بمفتاح خلية ضوئية لإيقاف الكابير عندما لا يكون هناك غطاء داخل المزلق.
3) تم تجهيز كابر بمفتاح الكشف عن زجاجة المدخل.
4) تم اعتماد طريقة الطرد المركزي لترتيب الغطاء لتقليل تلف الأغطية.
5) يتم تطبيق نظام فحص الغطاء للتحكم في تشغيل وإيقاف مصعد الغطاء.
6) مكبس من الفولاذ المقاوم للصدأ وغدة تحريك ميكانيكية لضمان أن الغدة صحية وموثوقة.يحتوي الغطاء على وظيفة التحميل الخارج التي يمكن أن تقلل من رقم الزجاجة المكسور.
7) قالب تثبيت وتفريغ الغطاء الخاص لتحميل الغطاء الصحيح ؛
المعلمات
| نموذج: |
DCGF12-12-6
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
DCGF40-40-12
|
| الاهلية | 0-3000 بف | 0-5000 بف | 0-7000 بف | 0-9000 بف | 0-12000 بف |
| زجاجة قابلة للتطبيق: |
زجاجة زجاجية ، غطاء حلقة سحب
|
||||
| محتوى التعبئة المطبق: | المشروبات الغازية / مياه الغاز | ||||
| نطاق الملء القابل للتطبيق: | 200-1500 مل | ||||
| قوة المحرك الرئيسي: | 5 كيلو واط | 5.5 كيلو واط | 6.5 كيلو واط | 6.5 كيلو واط | 8 كيلو واط |
| استهلاك الهواء: | 160 كجم |
200 كجم
|
300 كجم | 500 كجم | 600 كجم |
| ضغط الشطف: | 0.2 ميجا باسكال | 0.2 ميجا باسكال | 0.2 ميجا باسكال | 0.2 ميجا باسكال | 0.2 ميجا باسكال |
| درجة حرارة التعبئة: | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ |
| دقة التعبئة: | ≤ ± 2 مم | ≤ + 2 مم | ≤ + 2 مم | ≤ + 2 مم | ≤ + 2 مم |
| أشعر بضغوط: | 0.28 ميجا باسكال | 0.28 ميجا باسكال |
0.28 ميجا باسكال
|
0.28 ميجا باسكال | 0.28 ميجا باسكال |
| ضغط الهواء المضغوط: | 0.7 ميجا باسكال | 0.7 ميجا باسكال | 0.7 ميجا باسكال | 0.7 ميجا باسكال | 0.7 ميجا باسكال |
| مواد: | الجسم- SUS304 | ||||
| الأبعاد (مم): | 2200 * 1600 * 2200 | 2400 * 1900 * 2200 | 2800 * 2150 * 2200 | 3700 * 2800 * 2200 | 4200 * 2850 * 2200 |
| وزن: | 3200 كجم | 4000 كجم | 4700 كجم | 5700 كجم | 6300 كجم |
