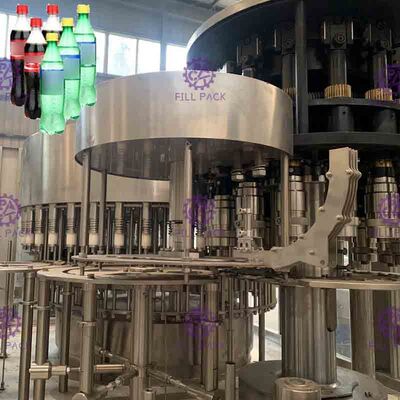

3 في 1 Monobloc المشروبات الغازية ملء آلة السد زجاجة بلاستيكية مع غطاء المسمار
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | DCGF12-12-4 / DCGF18-18-6 / DCGF24-24-8 / DCGF32-32-10 / DCGF40-40-12 / DCGF50-50-15 / DCGF60-60-15 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 19000USD |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 25 يوم عمل بعد الإيداع |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 20 مجموعة لكل شهر |
|
معلومات تفصيلية |
|||
| قدرة الآلات: | 3000-18000 بف | نوع الزجاجة: | زجاجة بلاستيكية |
|---|---|---|---|
| مادة الحشو: | المشروبات الغازية | ملء الرأس: | 12/18/24/32/40/50/60 |
| تغطية الرأس: | 4/6/8/10/12/15 | درجة حرارة التعبئة: | ≤4 ℃ |
| ضغط الهواء المضغوط: | 0.7MPA | البعد: | 2800 * 2150 * 2200 مم |
| الجهد االكهربى: | 380 فولت / 220 فولت 50 هرتز | وزن: | 4500 كجم |
| إبراز: | آلة تعبئة المشروبات الغازية أحادية الكتلة,آلة تعبئة المشروبات الغازية 3000BPH,آلة تعبئة المشروبات الغازية 0.7 ميجا باسكال |
||
منتوج وصف
آلة تعبئة وتغطية زجاجات بلاستيكية أحادية الكتلة 3 في 1 للمشروبات الغازية مع غطاء لولبي لمياه الصودا والمشروبات الغازية
>>> نظرة عامة على خط الإنتاج:
يستخدم الجهاز لإنتاج المشروبات الغازية. يتم دمج الشطف والتعبئة والتغطية في آلة واحدة. يتم استخدام أحدث التقنيات من اليابان وألمانيا في التصميم. تستخدم مشابك الزنبرك في عملية غسيل الزجاجات. يمكن قلب الزجاجات الفارغة 180 درجة على طول سكة النقل. هناك مرتين من الغسيل الداخلي والخارجي، وكفاءة غسيل الزجاجات عالية. يتم استخدام التعبئة بسطح سائل ثابت. التعبئة سريعة، ويتم التحكم في كمية السائل بدقة، ويتم تجنب التساقط والتسرب. جهاز فتح الصمام: يتكون الجهاز من أسطوانة هواء، وصمام عكس كهرومغناطيسي، وعنصر كشف الإشارة. عندما تكون هناك زجاجة، سيتم اكتشاف الزجاجة بإشارة مفتاح القرب، وفي نفس الوقت، سيتم اتخاذ إجراء الصمام العكسي الكهرومغناطيسي، وسيتم تشغيل أسطوانة فتح الصمام، مما يجعل صمام التعبئة يفتح التعبئة بالغاز؛ عندما لا تكون هناك زجاجة، يفقد الصمام العكسي الكهرومغناطيسي الطاقة، ويتراجع قضيب صمام خزان السائل، مما يجعل صمام التعبئة لا يفتح، ويتجنب تسرب ثاني أكسيد الكربون في الخزان. جهاز إغلاق الصمام وجهاز إغلاق صمام كام العادم: يتم إغلاقها بالقوة بعد التعبئة، والتحكم في قضيب الصمام إلى وضع الإغلاق، مما يجعل صمام حقن الهواء وصمام السائل مغلقين في نفس الوقت، ثم عن طريق كام العادم دفع قضيب صمام العادم، يتم تفريغ ثاني أكسيد الكربون في الزجاجة، ومنع فقاعة الزجاجة من الصمام، ويدفع قضيب صمام العادم بالتساوي حوالي 3 مم. مستوى السائل سهل التحكم. جميع الهياكل مصنوعة من SUS304، ولا توجد زاوية ميتة داخل صمام التعبئة. يتم استخدام عزم الدوران المغناطيسي للتغطية اللولبية. يمكن تعديل قوة التغطية اللولبية بدون خطوات. يمكن أيضًا تثبيت قوة التغطية اللولبية، ولن تتلف الأغطية، والتغطية موثوقة. يتم التحكم في الآلة بأكملها بواسطة PLC مع شاشة لمس كواجهة بين الإنسان والآلة. يمكن التحكم في كمية المشروبات في خزان التخزين تلقائيًا. سيتم إيقاف التعبئة والتغطية تلقائيًا عند عدم وجود زجاجة. عند ضغط الزجاجات بشكل خاطئ أو عند عدم توفر الأغطية، يمكن إيقاف الآلة تلقائيًا. تستخدم تقنية تغيير التردد لضبط سرعة التشغيل بسلاسة. يمكن عرض سعة الإنتاج رقميًا ويمكن تعديلها بسهولة.

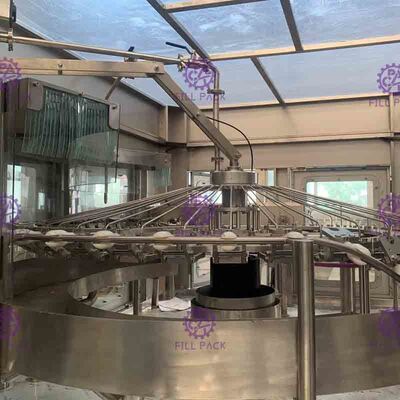

جزء الشطف
1) باستثناء الإطار السفلي، وأجزاء النقل وبعض الأجزاء التي يجب أن تكون مصنوعة من مواد خاصة. الأجزاء الاحتياطية الأخرى مصنوعة من الفولاذ المقاوم للصدأ 304.
2) محمل الأسطوانة مصنوع من الفولاذ المقاوم للصدأ، وحلقة الختم مصنوعة من مادة EPDM، والبلاستيك مصنوع من UMPE.
3) القابض مصنوع من الفولاذ المقاوم للصدأ، والموضع الذي يمسك عنق الزجاجة مصنوع أيضًا من الفولاذ المقاوم للصدأ، مقارنة بالقابض المطاطي التقليدي، فهو أكثر صحة ومتانة، ولا توجد أجزاء سريعة التآكل، ويمكن لأجزاء لولب عنق الزجاجة تجنب التلوث من القابض المطاطي.
4) القابض مزود بفوهة رش عالية الكفاءة، ويمكن أن يصل إلى أي موضع في الجدار الداخلي للزجاجة، ويمكن أن يوفر مياه الشطف. يوجد غطاء فوق فوهة الرش يمكن أن يمنع تناثر الماء؛ وهناك فتحة إعادة تدوير تنظيمية وأنابيب إعادة تدوير تحت الفوهات. 5) يمكن ضمان وقت الشطف لمدة 4 ثوانٍ.
6) عن طريق ضبط ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلف.
7) الدافع مشتق من النظام المدفوع في الإطار الذي يتم تمريره بواسطة التروس.
8) يتم التحكم في إمداد مياه الشطف بواسطة صمام الملف اللولبي.

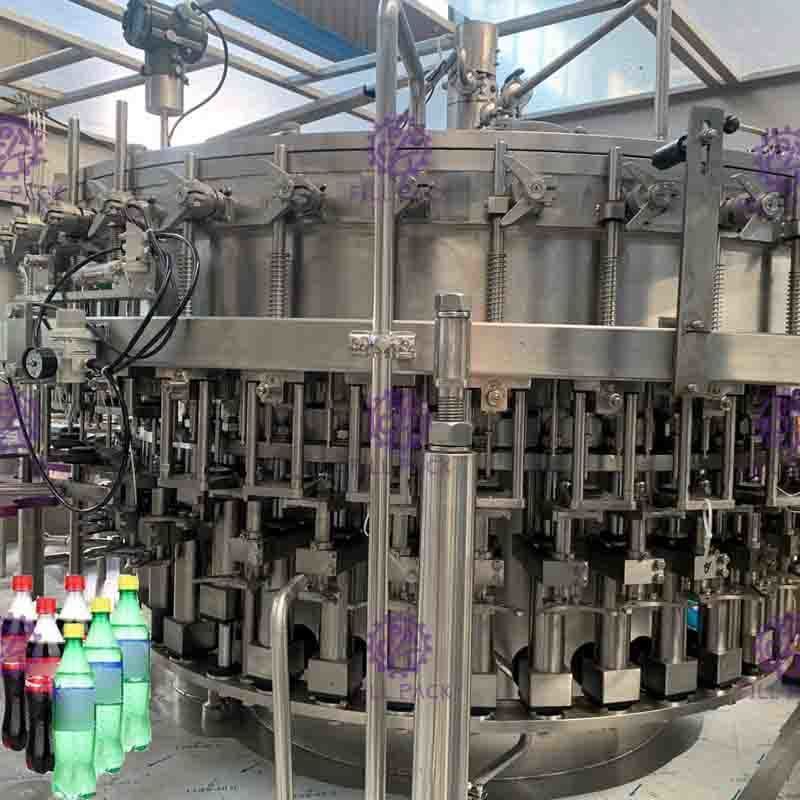

جزء التعبئة
1. يستخدم صمام التعبئة صمام آلة الضغط المتساوي، سرعة عالية وتدفق كبير، صمام تعبئة عالي الدقة، سرعة تعبئة سريعة، مستوى السائل مستقر.
2. المحرك الرئيسي يعتمد على قيادة التروس المستقلة، كفاءة عالية، ضوضاء منخفضة، عمر طويل، صيانة مجانية، يمكن للمحول التحكم في سرعة المحرك الرئيسي، تعتمد الآلة على سرعة متغيرة التردد، منطقة تشغيل كاملة، قاعدة المحرك من الفولاذ المقاوم للصدأ تحتوي على فولاذ كربوني.
3. نظام توجيه الزجاجة، هيكل بسيط، وفقًا لشكل الزجاجة، يمكن تغييره.
4. لا توجد زجاجة، لا تعبئة.

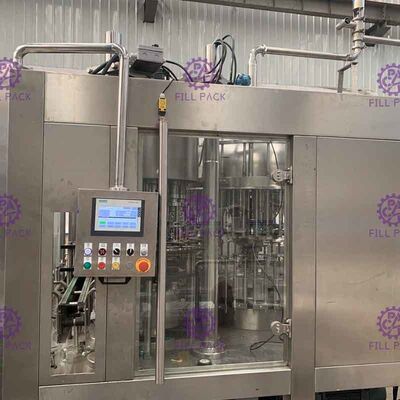

5. يمكن التحكم في الآلة بأكملها تلقائيًا بواسطة PLC.
6. يصل مستوى السائل إلى نهاية أنبوب التعبئة، عندما يتم قطع الدائرة الهوائية ويتوقف السائل عن التدفق، وتغيير طول أنبوب التعبئة يمكن أن يغير ارتفاع مستوى التعبئة.
7. يمكن تعديل ارتفاع المستوى، تم شراؤه من نانجينغ، أفضل صمام في الصين.
8. الأجزاء المهمة للآلة والعناصر الكهربائية هي علامة تجارية مستوردة.
9. يتم دفع قضيب صمام العادم بواسطة كام العادم لتفريغ الهواء المضغوط المتبقي تدريجيًا من الجزء العلوي من الزجاجة إلى الغلاف الجوي لضمان عدم حدوث رغوة عند إزالة الزجاجة من صمام التعبئة.
10. يمكن توصيل نظام التعبئة بنظام تدوير CIP لغسل خط الأنابيب. يمكن لهذا النظام تنظيف أنبوب السائل وخزان السائل وصمام التعبئة وما إلى ذلك بفعالية.
جزء التغطية
هذه الوحدة هي أعلى درجة من الدقة في آلة 3 في 1، وهي مهمة لعمل الآلة بثبات وجودة المنتج. خصائص آلة التغطية اللولبية كما يلي:
1) رأس التغطية اللولبية (الأجزاء الرئيسية التي يمكن أن تضمن جودة التغطية)، قام الخبير بتحسين تصميم الفولاذ المغناطيسي، وهذا التحسين يمكن أن يقلل من معدل العيوب في التغطية بشكل أفضل والطابع التقليدي لسهولة ضبط عزم دوران رأس التغطية اللولبية.
2) رأس التغطية اللولبية هو تصميم مزدوج الغرض؛ وهو مناسب للغطاء المسطح والغطاء الرياضي.
3) الجهاز الذي يمكنه إخراج الغطاء المعكوس ومنع مرور الغطاء المعكوس مثبت في دليل سقوط الغطاء. يمر عبر نظام تحميل الغطاء.
4) مجموعة من المفاتيح الكهروضوئية مثبتة على دليل سقوط الغطاء. ستتوقف الآلة عندما لا يكون هناك غطاء على الدليل.
5) مفتاح اكتشاف مدخل الزجاجة مثبت على آلة التغطية اللولبية.
6) يوجد أسطوانة قفل الغطاء في المفصل بين دليل سقوط الغطاء ولوحة دفع الغطاء. يتم تحقيق ذلك عن طريق عدم التغذية وعدم وجود غطاء.
7) عن طريق ضبط ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلف.
8) الدافع لآلة التغطية اللولبية مشتق من النظام المدفوع في الإطار ويتم تمريره بواسطة التروس.
9) الأجزاء الرئيسية لآلة التغطية اللولبية تتم معالجتها بواسطة مركز معالجة التحكم الرقمي.
المعلمات
|
الموديل:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
|
السعة
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
|
الزجاجة المطبقة:
|
زجاجة PET غطاء PET
|
|||
|
محتوى التعبئة المطبق:
|
مشروب غازي / مياه غازية
|
|||
|
نطاق التعبئة المطبق:
|
200-1500 مل
|
|||
|
قوة المحرك الرئيسي:
|
5 كيلو واط
|
5.5 كيلو واط
|
6.5 كيلو واط
|
8 كيلو واط
|
|
استهلاك الهواء:
|
160 كجم
|
200 كجم
|
300 كجم
|
500 كجم
|
|
ضغط الشطف:
|
0.2 ميجا باسكال
|
|||
|
درجة حرارة التعبئة:
|
≤4 درجة مئوية
|
|||
|
دقة التعبئة:
|
≤+2 مم
|
|||
|
ضغط التعبئة:
|
0.28 ميجا باسكال
|
|||
|
ضغط الهواء المضغوط:
|
0.7 ميجا باسكال
|
|||
|
المادة:
|
الجسم - SUS304
|
|||
|
الأبعاد:
|
2200*1600*2200 مم
|
2400*1900*2200 مم
|
2800*2150*2200 مم
|
3700*2800*2200 مم
|
|
الوزن:
|
3000 كجم
|
3800 كجم
|
4500 كجم
|
5500 كجم
|
|
الموديل:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
|
السعة
|
0-12000BPH
|
0-15000BPH
|
0-18000BPH
|
|
الزجاجة المطبقة:
|
زجاجة PET، غطاء PET
|
||
|
محتوى التعبئة المطبق:
|
مشروب غازي / مياه غازية
|
||
|
نطاق التعبئة المطبق:
|
200-1500 مل
|
||
|
قوة المحرك الرئيسي:
|
10 كيلو واط
|
12.5 كيلو واط
|
15 كيلو واط
|
|
استهلاك الهواء:
|
600 كجم
|
900 كجم
|
1200 كجم
|
|
ضغط الشطف:
|
0.2 ميجا باسكال
|
||
|
درجة حرارة التعبئة:
|
≤4 درجة مئوية
|
||
|
دقة التعبئة:
|
≤+2 مم
|
||
|
ضغط التعبئة:
|
0.28 ميجا باسكال
|
||
|
ضغط الهواء المضغوط:
|
0.7 ميجا باسكال
|
||
|
المادة:
|
الجسم - SUS304
|
||
|
الأبعاد:
|
4200*2850*2200 مم
|
5400*4100*2200 مم
|
5800*5300*2200 مم
|
|
الوزن:
|
6100 كجم
|
7000 كجم
|
8500 كجم
|
التطبيق:
