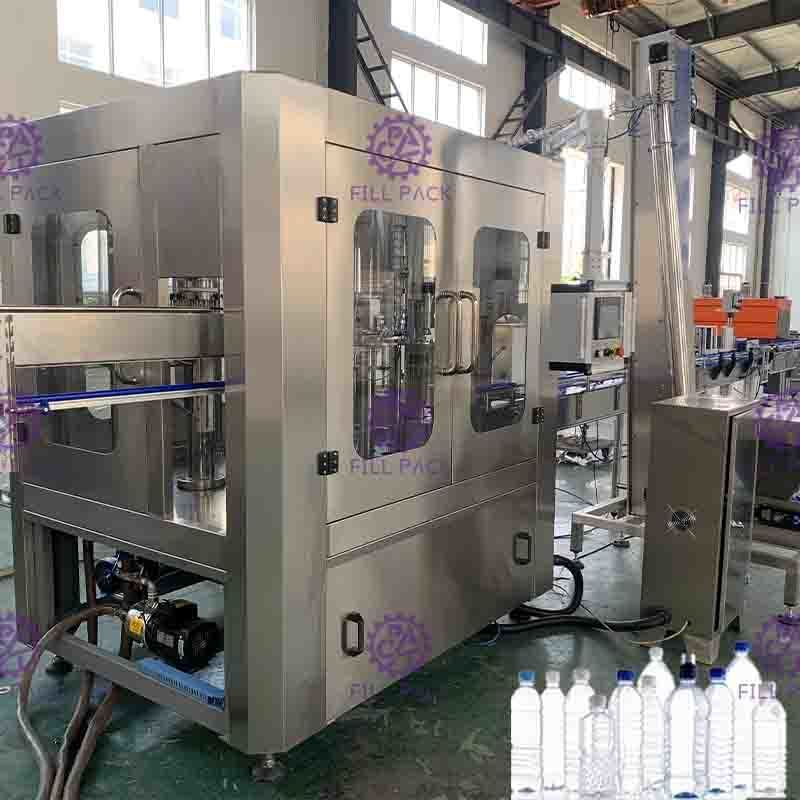

غسالة ملابس 3 في 1:

تُستخدم المعدات في إنتاج مشروب غير صودا من العصير الساخن أو الماء البارد المعبأ

زجاجات البوليستر.تم دمج الغسيل والتعبئة والسد في آلة واحدة.

يتم استخدام أكثر التقنيات تقدمًا من اليابان وألمانيا في التصميم.يتم استخدام حشو سطح السائل الثابت بالجاذبية.يتم التعبئة بسرعة ، ويتم التحكم في كمية السائل بدقة ويتم تجنب السقوط والتسرب.

تستخدم التشنجات الزنبركية في عملية غسل الزجاجة.يمكن قلب الزجاجات الفارغة 180 ~ على طول سكة النقل.هناك مرتين من الغسيل الداخلي والخارجي ، وكفاءة غسل الزجاجة عالية.

التعبئة بواسطة رافعة سائلة من النوع الربيعي تتحكم في صمام التعبئة ، لا تنقيط.من السهل التحكم في ذراع السائل.جميع الإنشاءات مصنوعة من SUS304 ، لا يوجد زاوية ميتة داخل صمام التعبئة.

يتم استخدام عزم الدوران المغناطيسي لسد المسمار.يمكن تعديل قوة السد اللولبي بدون خطوات.يمكن أيضًا إصلاح قوة السد اللولبي ، ولن تتضرر الأغطية ، ويكون السد موثوقًا به.

يوجد خزان حرارة بارد للتدفئة الكهربائية مغلق في النظام بأكمله خاصة للحفاظ على درجة حرارة التعبئة الساخنة أثناء تعبئة العصير الساخن.ويمكن أيضًا إيقاف التسخين عن طريق الانهيار الكهربائي السهل لملء الماء البارد.لا تحتاج إلى نظام بخار إضافي لتعمل معًا.

يتم التحكم في الماكينة بالكامل بواسطة PLC مع شاشة تعمل باللمس كواجهة بين الإنسان والآلة.يمكن التحكم في كمية المشروبات في خزان التخزين تلقائيًا.سيتم إيقاف التعبئة والسد تلقائيًا في حالة عدم وجود زجاجة.عندما تكون الزجاجات مكتظة بشكل خاطئ أو عندما لا تتوفر الأغطية ، يمكن إيقاف الماكينة تلقائيًا.

تستخدم تقنية تغيير التردد لضبط سرعة التشغيل بلا نوم.يمكن عرض القدرة الإنتاجية رقميًا ويمكن تعديلها بسهولة.

هيكل مدخل زجاجة ناقل الهواء

1. اعتماد نظام ناقل الهواء مع مرشح عالي الكفاءة لتغذية الزجاجة ، وهذا يمكن أن يحافظ على نظافة داخل آلة التعبئة

2. مع عنق الزجاجة عقد في الدورة بأكملها وحماية جهاز كتلة الزجاجة.

3-المعلمات:

مادة BoFP: SUS304

كتيفة التوجيه الجانبية: مادة محرك الهواء مصنوعة من مادة البولي أميد المقواة: معدن

الموديل: F9-1.1 الطاقة: 1.1KW

تدفق الهواء: 2000 م 3 / ساعة

ضغط الهواء: 1400 باسكال

السرعة: 2480 دورة في الدقيقة

شطف جزء

u باستثناء الإطار السفلي وأجزاء النقل وبعض الأجزاء التي يجب أن تكون مصنوعة من مواد خاصة.قطع غيار أخرى مصنوعة من الستانلس ستيل عيار 304.

u محمل الأسطوانة مصنوع من الفولاذ المقاوم للصدأ ، وحلقة الختم مصنوعة من مادة EPDM ، والبلاستيك مصنوع من UMPE.

• القابض مصنوع من الفولاذ المقاوم للصدأ ، الموضع الذي يكون فيه عنق الزجاجة مصنوعًا أيضًا من الفولاذ المقاوم للصدأ ، مقارنةً بالمقبض المطاطي التقليدي ، إنه كثير النظافة ، متين ، ولا توجد أجزاء سريعة التآكل ، يمكن تجنب الأجزاء اللولبية من عنق الزجاجة كونها ملوثة بواسطة القابض المطاطي.

u القابض مجهز بفوهة رش عالية الكفاءة ، ويمكن أن يتطور إلى أي موضع داخل جدار الزجاجة ، ويمكنه توفير مياه الشطف.يوجد غطاء فوق فوهة الرش يمكن أن يمنع انسكاب الماء ؛وهناك فتحة تنظيمية لإعادة التدوير وأنابيب إعادة التدوير تحت الفتحات.

u يمكن ضمان وقت الشطف لمدة 4 ثوان.

u عن طريق ضبط ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلفة

u الدافع مشتق من النظام المدفوع في الإطار الذي تم تمريره بواسطة العتاد.

u يتم التحكم في توفير مياه الشطف بواسطة صمام ملف لولبي

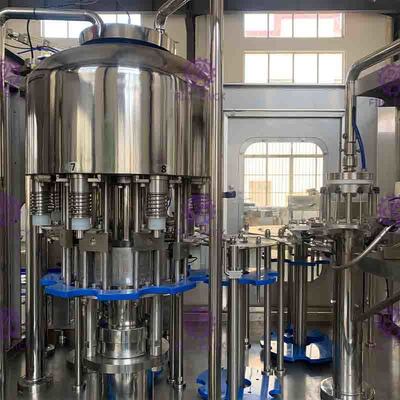

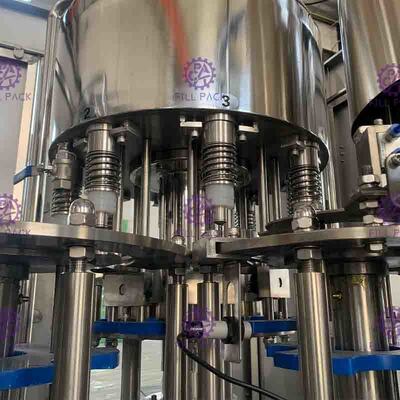

ملء جزء

1) اعتماد ألمانيا ضد التآكل غير المحافظة التي يمكن أن تقلل من تلوث البيئة.

2) لوحة الدوران مصنوعة من SUS AISI304 ، محمل مسنن كبير.

3) تم تقديم الصمام الميكانيكي للضغط بالتصميم الأجنبي المتقدم مع سرعة ملء سريعة ، ولا يوجد جيب زاوية للنظافة ، وبعض أجزاء الختم ، والتحكم الدقيق في مستوى السائل.الصمام بالكامل مصنوع من الفولاذ المقاوم للصدأ 304.

4) يحتوي نظام الملء على نظام تدوير CIP لغسل خط الأنابيب والكوب المزيف المستخدم لتنظيف صمام التعبئة.يمكن لهذا النظام تنظيف أنبوب السائل وخزان السائل وصمام الملء وما إلى ذلك بشكل فعال.

5) نظام التعبئة هذا لديه نظام أوتوماتيكي للتحكم في درجة الحرارة.

6) يفتح صمام الملء ويبدأ بالملء عندما يتحرك لأسفل ويلامس عنق الزجاجة ، يتحرك صمام الملء لأعلى ويترك عنق الزجاجة عندما ينتهي من الملء.

7) يعتمد إمداد السائل على مفتاح مستوى السائل المغناطيسي للصمام الهوائي الأوتوماتيكي للتحكم في خزان السائل تلقائيًا.

8) الدافع وراء الحشو مشتق من نظام الدفع في الإطار وتمريره بواسطة الترس.

السد الجزء

هذه الوحدة هي أعلى درجة دقة لآلة 3 في 1 ، من المهم أن تعمل الماكينة بثبات وجودة المنتج.

خصائص كابر الشد كالتالي:

1) رأس السد اللولبي (الأجزاء الرئيسية التي يمكن أن تضمن جودة السد) ، يقوم الخبير بتحسين تصميم الفولاذ المغناطيسي ، ويمكن أن يقلل هذا التحسين من معدل عيب السد بشكل أفضل والطابع التقليدي لسهولة ضبط وتعديل عزم الدوران للبراغي رأس السد.

2) رأس السد اللولبي هو تصميم ثنائي الغرض ؛انها مناسبة لغطاء مسطح وقبعة رياضية.

3) يتم تثبيت الجهاز الذي يمكنه إخراج الغطاء العكسي ومنع مرور الغطاء العكسي في دليل سقوط الغطاء.المرور بنظام تحميل الغطاء.

4) مجموعة من المفاتيح الكهروضوئية مثبتة على دليل سقوط الغطاء.ستتوقف الآلة عند عدم وجود غطاء على الدليل.

5) يتم تثبيت مفتاح اكتشاف مدخل الزجاجة على غطاء المسمار اللولبي.

6) توجد أسطوانة قفل الغطاء في المفصل بين دليل سقوط الغطاء ولوحة غطاء الوخز.من الواضح أنه لا يوجد غطاء.

8) عن طريق تعديل ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلفة.

9) يتم اشتقاق الدافع من غطاء المسمار اللولبي من نظام الدفع في الإطار وتمريره بواسطة الترس.

10) تتم معالجة الأجزاء الرئيسية من كابر اللولب بواسطة مركز معالجة التحكم الرقمي

الجهاز الكهربائي:

قوة التصنيف الكهربائية:
