QGF - 600 5 جالون آلة تعبئة المياه المعدنية نظام تعبئة المياه

منتوج وصف

الأوصاف:

1.1 ، دي كابر التلقائي

يتم تشغيل هذه الآلة بواسطة أسطوانة ، يتم التحكم فيها بواسطة PLC ؛العمل التلقائي عن طريق فحص برميل.

يتكون رأس إزالة الغطاء من جهاز المخلب والأسطوانة ، ويمكن أن يتحرك موضع إزالة الغطاء إلى أعلى وأسفل ، ويمكن تعديل جهاز المخلب قليلاً ليكون مناسبًا للأغطية المختلفة.

عندما تدخل زجاجة الغالون إلى الماكينة ، سينخفض ​​رأس إزالة الغطاء وسيحمل جهاز المخلب جوانب غطاء البرميل بإحكام ، ثم يرفع البرميل لخلع الأغطية ؛وعندما يتم خلع الأغطية ، سوف ينفخ الهواء الضاغط الأغطية إلى قادوس الغطاء ، ثم يسقط في الخارج إلى حامل العميل نفسه ؛

يتم تعديل ضغط المخلب لحماية الأغطية ؛

البعد: 650 * 800 * 1600 مم

الوزن: 100 كجم

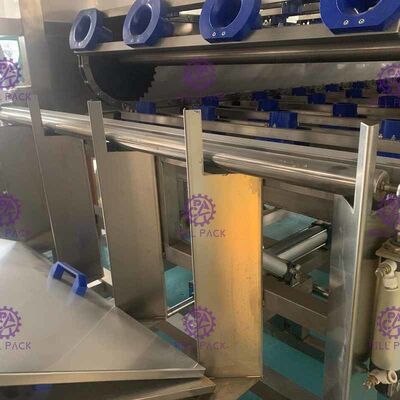

1.2 ، فرشاة الزجاجة الخارجية

تم حظر الماكينة تمامًا لمنع تسرب المياه ، عندما يتم إرسال زجاجات الغالون إلى وضع الغسيل ، ستوقف الأسطوانة 3 زجاجات في الداخل وتثبتها بالفرش وقضيب التثبيت ، سيتم ضخ المياه وإخراجها إلى جسم الزجاجة ، وتدور الزجاجة مع الفرشسيتم تنظيف الزجاجات بالفرشاة ووظيفة المياه ؛

لا حاجة لضاغط الهواء ، فهو سهل الإنتاج والصيانة ؛

المعلمات:

فرشاة الكمية: 4 قطع * 2

البعد: 2000 * 1200 * 1750 مم

الوزن: 800 كجم

الطاقة: مضخة 0.37 + المحركات 0.75 * 2 = 1.87 كيلو واط

حجم خزان المياه: 600 * 550 * 550 مم

المكونات:

PLC: ميتسوبيشي

اسطوانة: AIRTAC

تبديل الهواء-المقاولين-التتابع: شنايدر

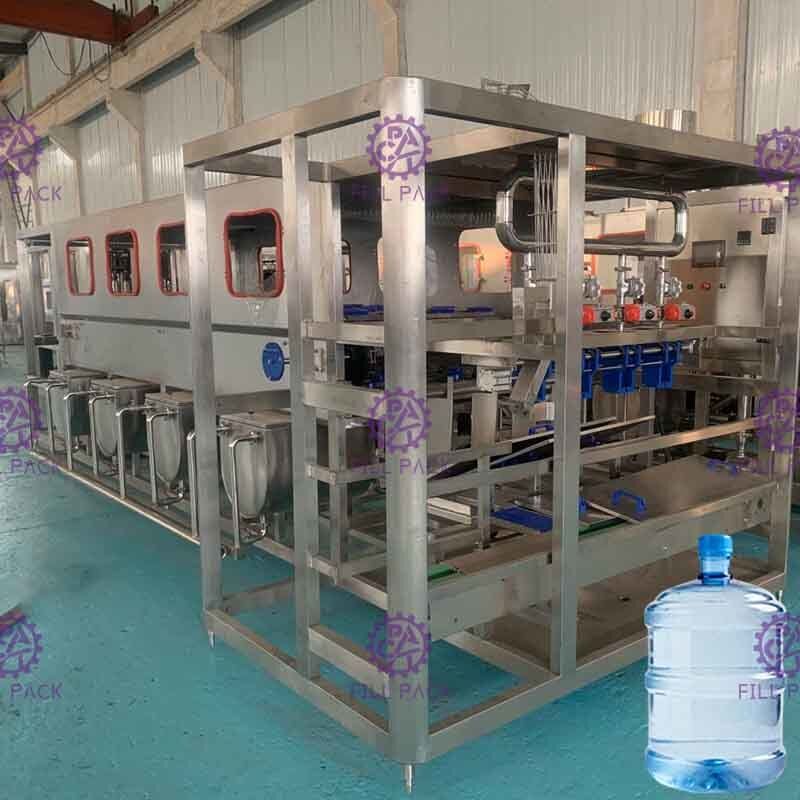

1.3 ، غسالة / حشو / كابر مع تحميل زجاجة السيارات

تم دمج الغسالة وتغطية السوائل معًا.إنها آلة مثالية لإنتاج مياه البرميل.الماكينة بالكامل تستخدم الفولاذ المقاوم للصدأ 304 ، مقاومة للتعفن ، يمكن تنظيفها بسهولة.يستخدم نظام القناة الهوائية منتج العلامة التجارية Air TAC ، فالآلة ذات بنية مدمجة ، وستشغل غرفة صغيرة ، وكفاءة العمل عالية ، ولا تحتاج إلا إلى عاملين للتحكم ، وهو خيار جيد للمصنع للاختيار.

لا يحتاج إعداد الماكينة إلى برغي أرضي ، بعد خلع العلبة ، اضبط الماكينة على الأرض المسطحة ، ثم اضبط ارتفاع الحامل وضبط كل ضغط الحامل ليكون متوسطًا.بعد إعداد الماكينة جيدًا ، ادخل من خلال أنابيب المياه ، وأنابيب التصريف والطاقة ، والطاقة الهوائية.

عملية العمل:

يمكن تقسيم وحدة تعبئة البرميل إلى 3 خطوات: الغسل ، التعبئة والسد ، إجمالي 12 محطة عمل ، عملية العمل على النحو التالي:

ضع فوهة البرميل الفارغة على مقعد البرميل ، سيتم غسل البرميل الفارغ أثناء وضع الوقوف ، 2 محطة عمل لإدخال البرميل.

تنقسم عملية الغسيل إلى 3 خطوات: 1 ، غسيل ثايميروسال ، 4 وظائف عمل ； 2 ، غسيل ماء نظيف ، 4 وظائف عمل ، يتم ضبط كل خطوة غسيل على 8S ، بعد الغسيل ، سيكون هناك 10S للتقطير.

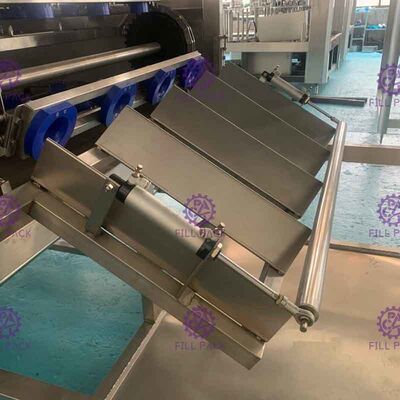

سينتقل البرميل بعد الغسيل 45 درجة عبر سلسلة التمرير وسيخرج السلسلة ويحول 45 درجة بواسطة أسطوانة رفع البرميل إلى وضع الملء للتعبئة.

سيتم دفع قيمة التعبئة بواسطة أسطوانة لإدخالها في البرميل والبدء في الملء ، ويتم التحكم في وقت الملء بواسطة PLC ، ويمكن ضبط وقت التعبئة بواسطة لوحة التحكم وفقًا لملء سطح السائل ، وبعد الملء ، يعود الماء الإضافي إلى خزان الماء النقي عن طريق تلقائي تنفيس ، يمكن أن يقلل من استهلاك المياه. (لم يتم تضمين خزان المياه)

بعد الانتهاء من عملية الملء ، سيتم دفع البرميل المملوء إلى وضع السد بواسطة أسطوانة توقف البرميل ، تنتهي العملية بأكملها حتى الآن.

المعلمات:

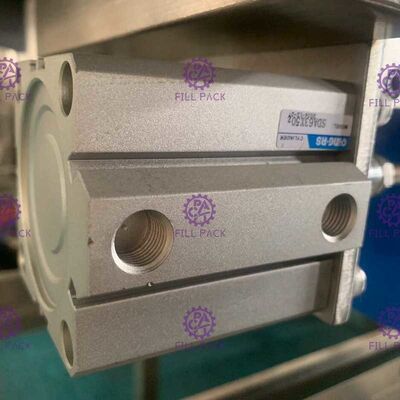

الاسطوانة: Air tech-Taiwan

الصمام المغناطيسي: Air tech-Taiwan

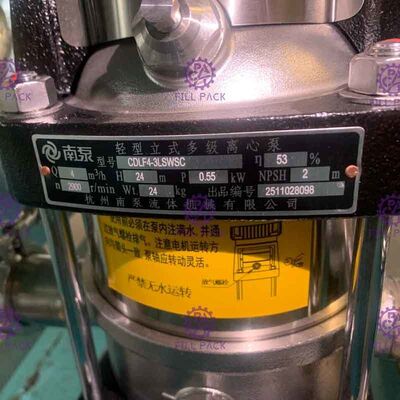

ارتفاع مضخة تعبئة المضخة: Nanfang

PLC: ميتسوبيشي Japanse

الطاقة: 1.5 كيلو واط

البعد: 6000 * 1800 * 1800 مم

الوزن: 1000 كجم

1.4 ، آلة تقلص الحرارة

بناء SUS304 بالكامل ، بما في ذلك الغلاية الكهربائية لتوليد نفق البخار وتقليصه خاصة لفيلم غطاء البرميل ؛

الطاقة: 20 كيلو واط

البعد: 800 * 600 * 1200 مم

الوزن: 100 كجم

1.4 ، فحص الضوء

الطاقة: 0.09 كيلو واط

البعد: 1000 * 100 * 450 مم

الوزن: 10 كجم

دفع:

100٪ غير قابلة للإلغاء وقابلة للتحويل عند الاطلاع على L / C أو 30٪ TT مقابل PI ، 70٪ TT قبل التسليم

توصيل:

25-35 يوم عمل بعد استلام خطاب الاعتماد ؛
