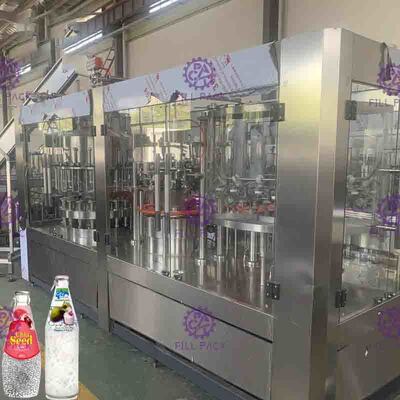

ماكينة تعبئة لب عصير الفاكهة الأوتوماتيكية 3 في 1 مشروب حبيبي أحادي الكتلة
تفاصيل المنتج:
مكان المنشأ: | تشانغجياجانج ، الصين |
اسم العلامة التجارية: | FILLPACK |
إصدار الشهادات: | CE/ISO9001 |
رقم الموديل: | KLCGF14-12-5 / KLCGF18-18-6 / KLCGF24-24-8 / KLCGF32-32-10 |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | 19000USD-40000USD |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 25 يوم عمل بعد الإيداع |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 20 مجموعة لكل شهر |
معلومات تفصيلية |
|||
قدرة الماكينة: | 3000-13000 بف | محطة غسيل: | 12/18/24/32 |
---|---|---|---|
حجم الزجاجة: | 250-1500 مل | استهلاك الماء: | 600 كجم / ساعة |
ضغط جوي: | 0.8 ميجا باسكال | مواد التعبئة: | عصير حبيبات ، عصير لب الفاكهة |
البعد (L * W * H): | 2800 * 2150 * 2200 مم | وزن: | 4500 كجم |
تسليط الضوء: | آلة تعبئة لب عصير الفاكهة,آلة تعبئة لب العصير الأوتوماتيكية,آلة تعبئة لب عصير 13000BPH |
منتوج وصف
التلقائي 3 في 1 قطعة واحدة عصير الحبيبات لب الفاكهة ملء وتغطية آلة تعبئة المشروبات وتعبئتها
تُستخدم المعدات لإنتاج مشروبات العصائر الحبيبية.يتم دمج التنظيف وتعبئة عصير الحبيبات والتغطية في آلة واحدة. يتم استخدام أحدث التقنيات من اليابان وألمانيا في التصميم.تستخدم التشنجات الزنبركية في عملية غسل الزجاجة.يمكن قلب الزجاجات الفارغة 180 ~ على طول سكة النقل.يتم استخدام حشو سطح السائل الثابت بالجاذبية.التعبئة سريعة ، يتم التحكم في كمية الملء بدقة وتجنب التنقيط والتسرب ، التعبئة بواسطة رافعة سائلة من النوع الربيعي تتحكم في صمام التعبئة ، بدون تقطير.من السهل التحكم في ذراع السائل.جميع الإنشاءات مصنوعة من SUS304 ، لا يوجد زاوية ميتة داخل صمام التعبئة ، ويستخدم عزم الدوران المغناطيسي لسد المسمار.يمكن تعديل قوة السد اللولبي بدون خطوات.يمكن أيضًا إصلاح قوة السد اللولبي ، ولن تتلف الأغطية ، كما أن السد موثوق به. يتم التحكم في الماكينة بأكملها بواسطة PLC مع شاشة تعمل باللمس كواجهة بين الإنسان والآلة.يمكن التحكم في كمية المشروبات في خزان التخزين تلقائيًا.سيتم إيقاف التعبئة والسد تلقائيًا في حالة عدم وجود زجاجة.عندما تكون الزجاجات مكتظة بشكل خاطئ أو عندما لا تتوفر الأغطية ، يمكن إيقاف الماكينة تلقائيًا ، حيث يتم استخدام تقنية تغيير التردد لضبط سرعة التشغيل بلا نوم.يمكن عرض القدرة الإنتاجية رقميًا ويمكن تعديلها بسهولة.

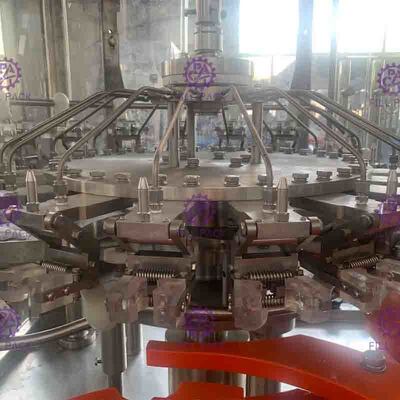

غسل جزء
1) باستثناء الإطار السفلي وأجزاء النقل وبعض الأجزاء التي يجب أن تكون مصنوعة من مواد خاصة.قطع غيار أخرى مصنوعة من الستانلس ستيل 304.
2) محمل الأسطوانة مصنوع من الفولاذ المقاوم للصدأ ، حلقة الختم مصنوعة من مادة EPDM ، والبلاستيك مصنوع من UMPE.
3) القابض مصنوع من الفولاذ المقاوم للصدأ ، الموضع الذي يكون فيه عنق الزجاجة مصنوعًا أيضًا من الفولاذ المقاوم للصدأ ، مقارنةً بالمقبض المطاطي التقليدي ، إنه كثير النظافة ، متين ، ولا توجد أجزاء سريعة التآكل ، الأجزاء اللولبية من عنق الزجاجة يمكن تجنب التلوث بواسطة القابض المطاطي.
4) القابض مجهز بفوهة رش عالية الكفاءة ، ويمكن أن يتطور إلى أي موضع في جدار الزجاجة ، ويمكنه توفير مياه الشطف.يوجد غطاء فوق فوهة الرش يمكن أن يمنع انسكاب الماء ؛وهناك فتحة تنظيمية لإعادة التدوير وأنابيب إعادة التدوير تحت الفتحات.5) يمكن ضمان وقت الشطف لمدة 4 ثوان.
6) عن طريق تعديل ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلفة.
7) الدافع مشتق من النظام المدفوع في الإطار الذي تم تمريره بواسطة العتاد.
8) يتم التحكم في توفير مياه الشطف بواسطة صمام الملف اللولبي.

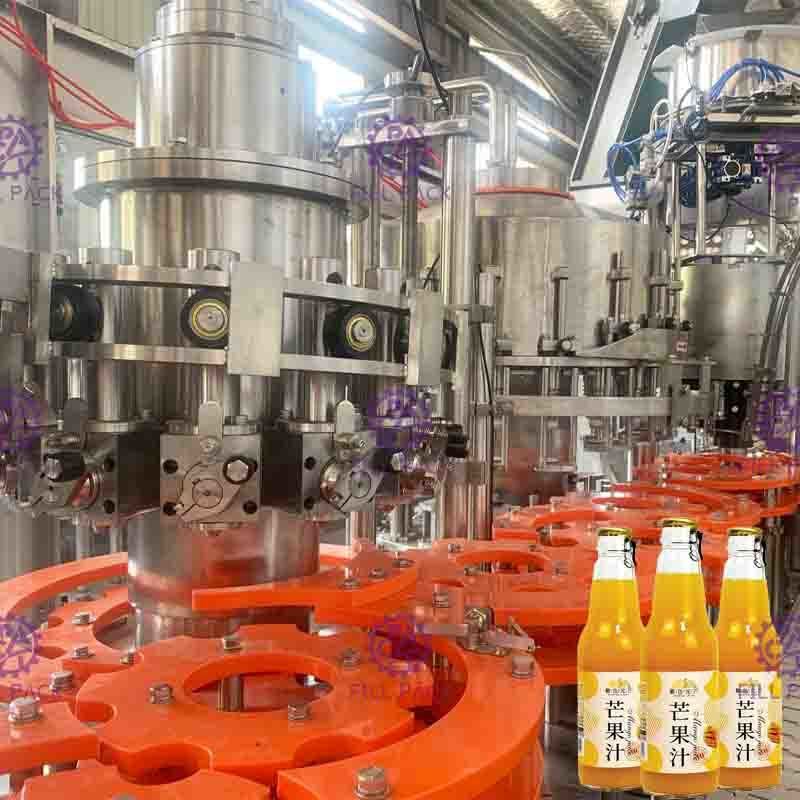

جزء ملء عصير الحبيبات
يوجد محرك تقليب أعلى خزان الملء للتأكد من متوسط الملء في كل زجاجة. بعد دخول المادة إلى خزان السائل ، تحتاج الحبيبات إلى تلبية متطلبات التعليق ، لذلك يحتاج محرك التقليب إلى التحريك المستمر.بعد تقليب المادة ، تصبح الحبيبات موحدة تحت تأثير عامل التعليق.
1) اعتماد ألمانيا ضد التآكل غير المحافظة التي يمكن أن تقلل من تلوث البيئة.
2) لوحة الدوران مصنوعة من SUS AISI304 ، محمل مسنن كبير.
3) تم تقديم صمام الضغط الميكانيكي بالتصميم الأجنبي المتقدم مع سرعة ملء سريعة ، ولا يوجد جيب زاوية للنظافة ، وبعض أجزاء الختم ، والتحكم الدقيق في مستوى السائل.الكل
صمام مصنوع من الفولاذ المقاوم للصدأ 304.
4) يحتوي نظام الملء على خط أنابيب تنظيف نظام تدوير CIP: استنزاف بعد تنظيف الخزان بالكامل. يمكن لهذا النظام تنظيف أنبوب السائل وخزان السائل وصمام الملء وما إلى ذلك بشكل فعال.
5) يفتح صمام الملء ويبدأ بالملء عندما يتحرك لأسفل ويلامس عنق الزجاجة ، يتحرك صمام الملء لأعلى ويترك عنق الزجاجة عندما ينتهي من الملء.
6) يعتمد مزود السائل على مفتاح مستوى السائل المغناطيسي للصمام الهوائي الأوتوماتيكي للتحكم في خزان السائل تلقائيًا.
7) الدافع وراء الحشو مشتق من النظام المدفوع في الإطار وتمريره بواسطة الترس.
8) هناك منافذ رؤية في جسم الطائرة ، يمكنك أن ترى مواد التعبئة.
السد الجزء
هذه الوحدة هي أعلى درجة دقة لآلة 3 في 1 ، من المهم أن تعمل الماكينة بثبات وجودة المنتج.
1) رأس السد اللولبي (الأجزاء الرئيسية التي يمكن أن تضمن جودة السد) ، يقوم الخبير بتحسين تصميم الفولاذ المغناطيسي ، ويمكن أن يقلل هذا التحسين من معدل عيب السد بشكل أفضل والطابع التقليدي لسهولة ضبط وتعديل عزم الدوران للبراغي رأس السد.
2) رأس السد اللولبي هو تصميم ثنائي الغرض ؛انها مناسبة لغطاء مسطح وقبعة رياضية.
3) يتم تثبيت الجهاز الذي يمكنه إخراج الغطاء العكسي ومنع مرور الغطاء العكسي في دليل سقوط الغطاء.المرور بنظام تحميل الغطاء.
4) مجموعة من المفاتيح الكهروضوئية مثبتة على دليل سقوط الغطاء.ستتوقف الآلة عند عدم وجود غطاء على الدليل.
5) يتم تثبيت مفتاح اكتشاف مدخل الزجاجة على غطاء المسمار اللولبي.
6) توجد أسطوانة قفل الغطاء في المفصل بين دليل سقوط الغطاء ولوحة غطاء الوخز.من الواضح أنه لا يوجد غطاء.
7) عن طريق تعديل ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلفة.
8) يتم اشتقاق الدافع من غطاء المسمار اللولبي من نظام الدفع في الإطار وتمريره بواسطة الترس.
9) تتم معالجة الأجزاء الرئيسية من كابر اللولب بواسطة مركز معالجة التحكم الرقمي.
نموذج
|
KLCGF14-12-5
|
KLCGF18-18-6
|
KLCGF24-24-8
|
KLCGF32-32-10
|
السعة (B / H)
|
3000
|
5000-6000
|
8000-10000
|
12000-13000
|
حجم الزجاجة
|
250-1500 مل
|
250-1500 مل
|
250-1500 مل
|
250-1500 مل
|
نطاق التعبئة
|
500-1500 مل
|
500-1500 مل
|
500-1500 مل
|
500-1500 مل
|
ضغط المياه
|
0.2 ميجا باسكال
|
0.2 ميجا باسكال
|
0.2 ميجا باسكال
|
0.2 ميجا باسكال
|
استهلاك الماء (كجم / ساعة)
|
600
|
700
|
900
|
900
|
محطة غسيل
|
14
|
18
|
24
|
24
|
دقة التعبئة
|
± 2 مم
|
± 2 مم
|
± 2 مم
|
± 2 مم
|
ضغط جوي
|
0.6PMA
|
0.6PMA
|
0.5 ميجا باسكال
|
0.8 ميجا باسكال
|
استهلاك الهواء
|
0.6m3 / دقيقة
|
0.6m3 / دقيقة
|
0.65 م 3 / دقيقة
|
0.65 م 3 / دقيقة
|
الطاقة (كيلوواط)
|
4.5
|
5.5
|
6.5
|
8
|
الوزن (كجم)
|
3000
|
3800
|
4500
|
5800
|
البعد (L * W * H)
|
2200 * 1600 * 2200 ملم
|
2400 * 1900 * 2200 مم
|
2800 * 2150 * 2200 ملم
|
3800 * 2850 * 2200 ملم
|
محول
|
ميتسوبيشي
|
شاشة لمسية
|
سيمنز ألمانيا
|
PLC
|
سيمنز ألمانيا
|
إمداد الجهد المستقر
|
مينغ وي تايوان
|
المقاولين
|
شنايدر
|
مفتاح الاقتراب
|
Autonics
|
مفتاح التكييف
|
شنايدر
|
