آلة تعبئة عصير 4 في 1 أوتوماتيكية ، زجاجات PET أحادية الكتلة ، حبيبات الفاكهة
تفاصيل المنتج:
مكان المنشأ: | تشانغجياجانج ، الصين |
اسم العلامة التجارية: | FILLPACK |
إصدار الشهادات: | CE/ISO9001 |
رقم الموديل: | 12-12-12-5 / 18-18-18-6 |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | 28500USD |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 25 يوم عمل بعد الإيداع |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 20 مجموعة لكل شهر |
معلومات تفصيلية |
|||
قدرة الماكينة: | 3000-5000 بف | مواد التعبئة: | عصير حبيبات |
---|---|---|---|
حجم الزجاجة: | 250-1500 مل | استهلاك الماء: | 600 كجم / ساعة |
ضغط جوي: | 0.6 ميجا باسكال | ضغط المياه: | 0.2 ميجا باسكال |
استهلاك الهواء: | 0.6M3 / دقيقة | مواد: | SUS304 / 316 |
تسليط الضوء: | آلة تعبئة عصير زجاجة PET الأوتوماتيكية,آلة تعبئة عصير 4In1 PET,آلة تعبئة عصير 1500 مللي |
منتوج وصف

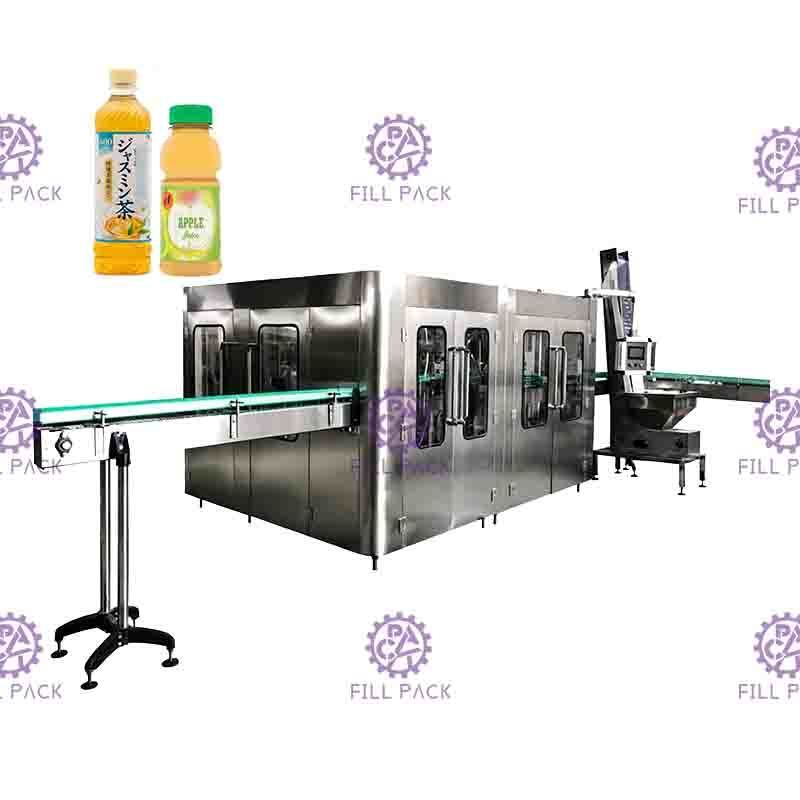

التلقائي 4 في 1 PET زجاجات أحادية الكتلة لب الفاكهة الحبيبية عصير ملء آلة تجهيز مصنع المعدات
تُستخدم المعدات لإنتاج مشروبات العصائر الحبيبية.يتم دمج التنظيف وتعبئة الحبيبات وتعبئة العصير والسد في آلة واحدة. يتم استخدام أحدث التقنيات من اليابان وألمانيا في التصميم.تستخدم التشنجات الزنبركية في عملية غسل الزجاجة.
يمكن قلب الزجاجات الفارغة 180 ~ على طول سكة النقل.هناك مرتين من الغسيل الداخلي والخارجي ، وكفاءة غسل الزجاجة عالية ، ويتم استخدام ملء سطح سائل ثابت بالجاذبية.
التعبئة سريعة ، يتم التحكم في كمية السائل بدقة وتجنب السقوط والتسرب.التعبئة بواسطة رافعة سائلة من النوع الربيعي تتحكم في صمام التعبئة ، لا تقطر.من السهل التحكم في ذراع السائل.جميع الإنشاءات مصنوعة من SUS304 ، لا يوجد زاوية ميتة داخل صمام التعبئة ، ويستخدم عزم الدوران المغناطيسي لسد المسمار.
يمكن تعديل قوة السد اللولبي بدون خطوات.يمكن أيضًا إصلاح قوة السد اللولبي ، ولن تتلف الأغطية ، كما أن السد موثوق به. يتم التحكم في الماكينة بأكملها بواسطة PLC مع شاشة تعمل باللمس كواجهة بين الإنسان والآلة.يمكن التحكم في كمية المشروبات في خزان التخزين تلقائيًا.
سيتم إيقاف التعبئة والسد تلقائيًا في حالة عدم وجود زجاجة.عندما تكون الزجاجات مكتظة بشكل خاطئ أو عندما لا تتوفر الأغطية ، يمكن إيقاف الماكينة تلقائيًا ، حيث يتم استخدام تقنية تغيير التردد لضبط سرعة التشغيل بلا نوم.يمكن عرض القدرة الإنتاجية رقميًا ويمكن تعديلها بسهولة.
عملية التشغيل الرئيسية:
يتم وضع الغطاء على رافعة الغطاء ، ويتم نقل الغطاء بواسطة الرافعة إلى الغطاء الاهتزازي ، والزجاجة الموجودة على مدخل آلة التعبئة ، مدفوعة بالناقل بدورها في الغسيل ، والتعبئة ، وتغطية ثلاثة أجزاء.
جميع الأجزاء المعدنية في الزجاجة يتم تحليلها كهربائياً وصمام الملء مملوء بالماء الساخن.يتم التعامل مع الغطاء بغطاء أو غطاء حسب شكل الزجاجة وشكل الغطاء.

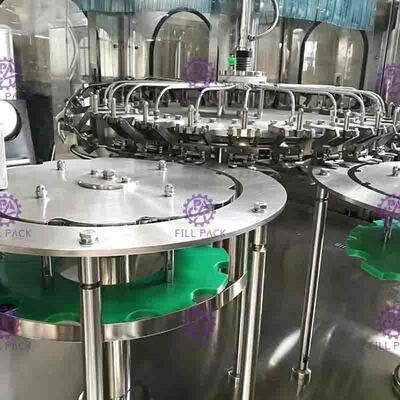

غسل جزء
1) باستثناء الإطار السفلي وأجزاء النقل وبعض الأجزاء التي يجب أن تكون مصنوعة من مواد خاصة.قطع غيار أخرى مصنوعة من الستانلس ستيل 304.
2) محمل الأسطوانة مصنوع من الفولاذ المقاوم للصدأ ، حلقة الختم مصنوعة من مادة EPDM ، والبلاستيك مصنوع من UMPE.
3) القابض مصنوع من الفولاذ المقاوم للصدأ ، الموضع الذي يكون فيه عنق الزجاجة مصنوعًا أيضًا من الفولاذ المقاوم للصدأ ، مقارنةً بالمقبض المطاطي التقليدي ، إنه كثير النظافة ، متين ، ولا توجد أجزاء سريعة التآكل ، الأجزاء اللولبية من عنق الزجاجة يمكن تجنب التلوث بواسطة القابض المطاطي.
4) القابض مجهز بفوهة رش عالية الكفاءة ، ويمكن أن يتطور إلى أي موضع في جدار الزجاجة ، ويمكنه توفير مياه الشطف.يوجد غطاء فوق فوهة الرش يمكن أن يمنع انسكاب الماء ؛وهناك فتحة تنظيمية لإعادة التدوير وأنابيب إعادة التدوير تحت الفتحات.
5) يمكن ضمان وقت الشطف لمدة 4 ثوان.
6) عن طريق تعديل ارتفاع الأجزاء الدوارة للتكيف مع ارتفاع الزجاجة المختلفة.
7) الدافع مشتق من النظام المدفوع في الإطار الذي تم تمريره بواسطة العتاد.
8) يتم التحكم في توفير مياه الشطف بواسطة صمام الملف اللولبي.
جزء ملء الحبيبات
عندما ترتفع الكامة ، تدخل الحبيبات في كوب القياس الخاص بصمام الملء وتبدأ في التغذية.محطات التغذية هي تلك الموجودة على الكاميرا الأمامية.بعد خفض الكامة ، يتم إغلاق منفذ التغذية لكوب القياس في خزان السائل.عندما يتم اكتشاف مرور الزجاجة ، تفتح أسطوانة فتح الصمام الصمام الموجود على كوب القياس ، وتُسكب الحبيبات في الزجاجة.على العكس من ذلك ، لن يتم فتح صمام كوب القياس إذا لم يتم الكشف عن الزجاجة.الحبيبة أصغر من قطر فم الزجاجة.بشكل عام ، يبلغ الحد الأقصى لحجم الزجاجة ذات 28 فوهة 15 مم (يمكن جعل الزجاجة ذات 38 فوهة أكبر) ، ولكن لا يمكن أن يتجاوز قطر الحبيبة 20 مم.صمام كوب القياس مملوء بـ PTFE أو وسادة ضبط من الفولاذ المقاوم للصدأ.لضبط السعة الداخلية ، يجب القيام بذلك يدويًا.تعتمد السعة الإجمالية لكوب القياس على أكبر حجم منتج للعميل.عند الحاجة إلى سعة صغيرة ، تتم إضافة وسادة ضبط في كل كوب قياس لضبط سعة الحبيبات.

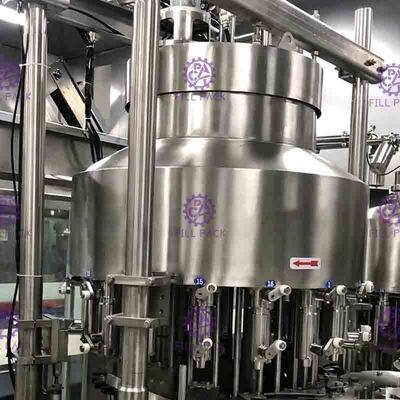

جزء تعبئة العصير
1) اعتماد ألمانيا ضد التآكل غير المحافظة التي يمكن أن تقلل من تلوث البيئة.
4) يحتوي نظام الملء على نظام تدوير CIP لغسل خط الأنابيب والكوب المزيف المستخدم لتنظيف صمام التعبئة.يمكن لهذا النظام تنظيف أنبوب السائل وخزان السائل وصمام الملء وما إلى ذلك بشكل فعال.

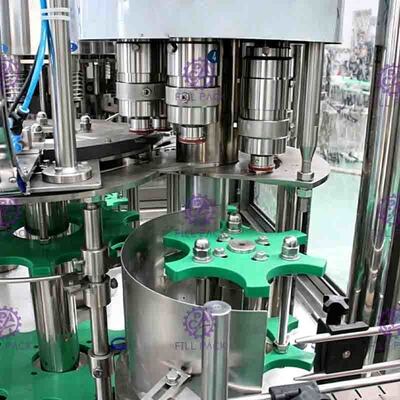

السد الجزء
4) مجموعة من المفاتيح الكهروضوئية مثبتة على دليل سقوط الغطاء.ستتوقف الآلة عند عدم وجود غطاء على الدليل.5) يتم تثبيت مفتاح اكتشاف مدخل الزجاجة على غطاء المسمار اللولبي.
6) توجد أسطوانة قفل الغطاء في المفصل بين دليل سقوط الغطاء ولوحة غطاء الوخز.من الواضح أنه لا يوجد غطاء.
المعايير الفنية
|
||
نموذج
|
12-12-12-5
|
18-18-18-6
|
السعة (B / H)
|
3000
|
5000-6000
|
حجم الزجاجة
|
250-1500 مل
|
250-1500 مل
|
ضغط المياه
|
0.2 ميجا باسكال
|
0.2 ميجا باسكال
|
استهلاك الماء (كجم / ساعة)
|
600
|
700
|
محطة غسيل
|
12
|
18
|
دقة التعبئة
|
± 2 مم
|
± 2 مم
|
ضغط جوي
|
0.6 ميجا باسكال
|
0.6 ميجا باسكال
|
استهلاك الهواء
|
0.6m3 / دقيقة
|
0.6m3 / دقيقة
|
الطاقة (كيلوواط)
|
5
|
6.5
|
الوزن (كجم)
|
3800
|
4300
|
البعد (L * W * H)
|
3200 * 1900 * 2200 مم
|
3800 * 2100 * 2200 مم
|
مخطط هيكل الجهاز:
محول
|
ميتسوبيشي
|
2.2 كيلو
|
شاشة لمسية
|
Easyview-TaiWan
|
MT6070
|
PLC
|
ميتسوبيشي
|
FXIS-20MR
|
إمداد الجهد المستقر
|
مينغ وي تايوان
|
S-35-24
|
المقاولين
|
شندر
|
CJX2 - 0910
|
مفتاح الاقتراب
|
Autonics
|
PR18-8DN
|
مفتاح التكييف
|
شندر
|
3P-D20
|
|
|
IP-C3
|
