آلة وضع العلامات على الأكمام ذات الرأس الواحد الأوتوماتيكية الكاملة / معدات لزجاجة PVC مع نفق يتقلص بالبخار
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | TB-150 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 11044 |
| تفاصيل التغليف: | التعبئة حالة خشبية |
| وقت التسليم: | 15-20 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| سرعة وضع العلامات: | 150BPM | طول الملصق المطبق: | 30 مم -250 مم |
|---|---|---|---|
| سماكة الملصق: | 0.03 ~ 0.13 ملم | القطر المطبق لجسم الزجاجة: | 28 مم ~ 120 مم |
| وظيفة: | كم التسمية | القطر الداخلي المطبق لقضيب الملصق: | 5 '' ~ 10 " |
| قوة: | 3 كيلو واط | البعد (L * W * H): | 2000 * 850 * 2000 مم |
| وزن: | 200 كغ | مساهمة الجهد: | 220 فولت تيار متردد |
منتوج وصف

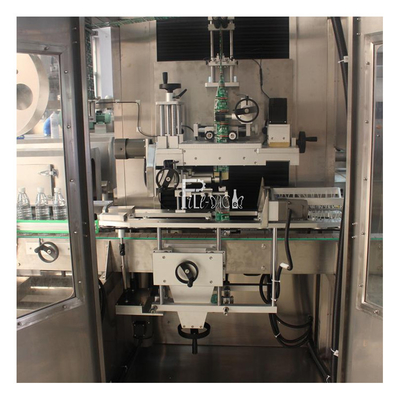

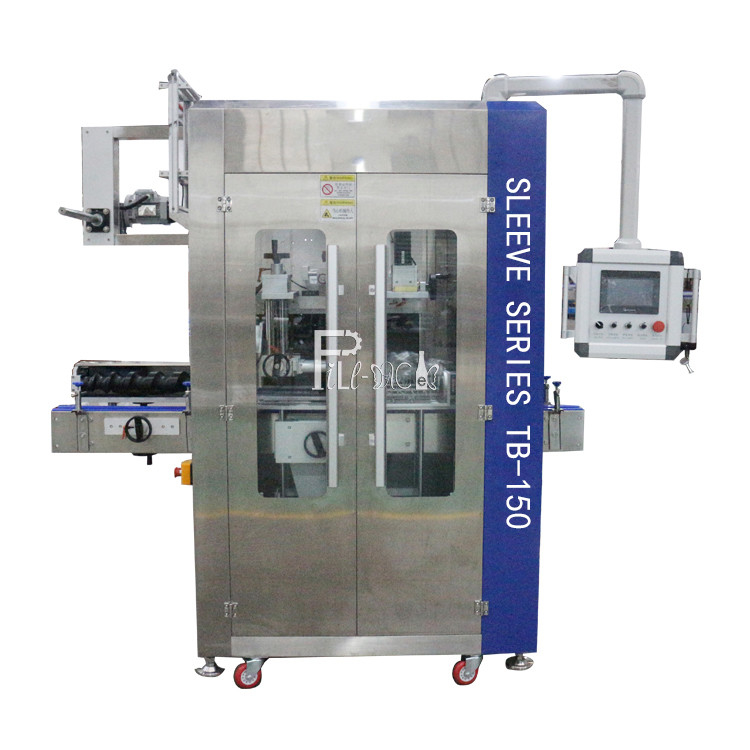

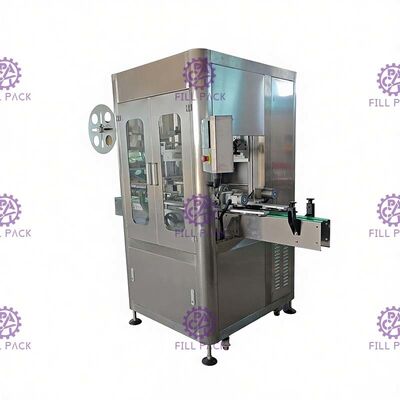

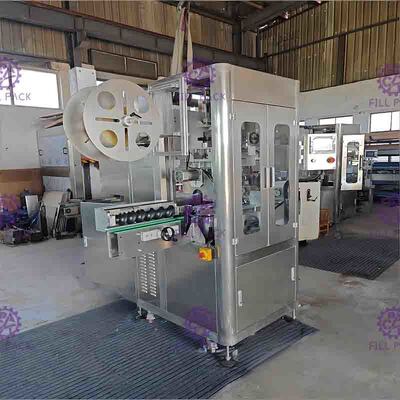

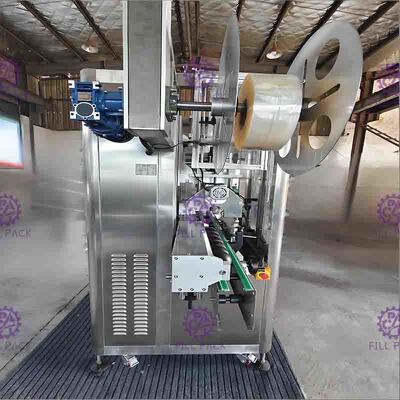

آلة وضع العلامات على الأكمام ذات الرأس الواحد الأوتوماتيكية الكاملة / معدات لزجاجة PVC مع نفق يتقلص بالبخار
عام:
إطار الآلة بالكامل مصنوع من الفولاذ المقاوم للصدأ SUS304.الإطار بسيط وجميل ومقاوم للماء وليس الصدأ.إنه سهل التنظيف.نظام القطع الخاص: اعتماد تقنية whist and con-volute.قطع الملصق مسطح ، بدون نتوء. تؤكد مجموعة موقع الملصق صحة الجلب.اعتماد تصميم المجموعة النموذجية ، وحدة التحكم ؛تحقيق الدقة والتغطية السريعة مع شاشة تشغيل تعمل باللمس ذات نوعية جيدة ، مما يحقق التشغيل عن طريق الإصبع ، سهل ومختصر.إنها آلة تعبئة أوتوماتيكية عالية.شخص واحد فقط يعالج ، عملية سهلة.من السهل تغيير مواد التغليف ، يمكن تغيير القالب بسهولة يدويًا دون أي أدوات ، وفي حدود العرض المسطح ، يمكن استخدامه لتغليف الأشياء بأشكال مختلفة ، بغض النظر عن شكل دائري أو مربع ، يمكن وضعه على الزجاج أو البلاستيك زجاجات.أعلى درجات الأمان والاستقرار للتشغيل وتوفير الوقت للقوى العاملة.
تحديد:
1) تم تصميم آلة وضع العلامات على الأكمام TB-150 خصيصًا لتلبية المتطلبات الصارمة للمصنعين والموردين.هو - هي
يمكن استخدامها بشكل مستقل أو مدمج في الخط ومتوافق مع سرعات معدات التعبئة.
يمكن استخدامها بشكل مستقل أو مدمج في الخط ومتوافق مع سرعات معدات التعبئة.
2) إنه مبني على إطار من قسم الفولاذ المقاوم للصدأ الملحوم بالطعام.يحافظ هذا الأساس الصلب على الحركة والاهتزاز إلى أدنى حد ممكن لضمان وضع علامات متسقة ودقيقة.

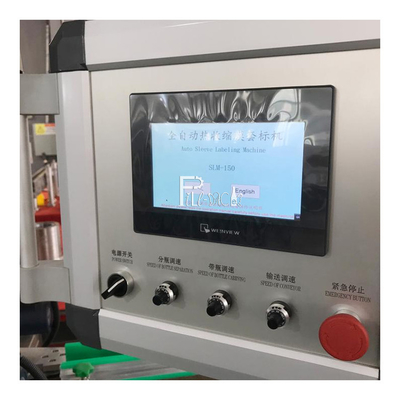

3) تصميم مسطح رأس القاطع الفريد في الصين والذي ينطبق على الحاوية 30 مم - ∮130 مم.لا تحتاج أبدًا إلى تغييره أو تصحيحه ، كما أنه يحتوي على شاشة فريدة تعمل باللمس للإنسان تعمل باللمس ، وهذا يعني البحث التلقائي عن الموقع الأصلي بالإضافة إلى السلامة والراحة التي تتفوق على المنتجات المماثلة الأخرى.
4) طائرة تغذية ذات تسمية واحدة ، ارتفاع معقول وهو مناسب لإصلاح الملصق ؛الشكل التلقائي للكمبيوتر الصغير الذي يتجنب التشريع والتعديل.ما عليك سوى الضغط عليه برفق ، وسوف يكتشف الملصق ويحدد موقعه تلقائيًا. تغيير الملصق سريع ومريح ، بالإضافة إلى أن مكان القطع دقيق تمامًا.

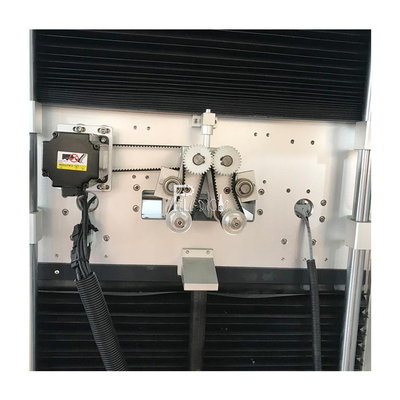

5) المحرك المؤازر المصمم حديثًا والذي يتميز بسرعة عالية ، والعمل دقيق ، والقطع بالترتيب والانكماش
هذا التصميم يتعاون مع هيكل الموقع المتزامن للملصق مما يتيح دقة موقع القطع في حدود 1 مم.
هذا التصميم يتعاون مع هيكل الموقع المتزامن للملصق مما يتيح دقة موقع القطع في حدود 1 مم.
حدود
|
لا.
|
غرض
|
معلومات تقنية
|
|
|
1
|
مدخل الطاقة
|
3.0 كيلو واط
|
|
|
2
|
قوة المكون
|
تسمية محرك سيرفو التغذية
|
400 واط
|
|
3
|
تسمية محرك سيرفو التغذية
|
400 واط
|
|
|
4
|
قطع محرك معزز الرأس
|
400 واط
|
|
|
5
|
مساهمة الجهد
|
220 فولت تيار متردد
|
|
|
6
|
السعة (سرعة الإنتاج)
|
150BPM (على طول الملصق الأساسي: 55 مم)
|
|
|
7
|
أبعاد الآلة المضيفة (مم)
|
طول ٢١٠٠ × عرض ٨٥٠ × ارتفاع ٢٠٠٠
|
|
|
8
|
حاوية القطر المطبقة (مم)
|
φ28 مم ~ 120 مم
|
|
|
9
|
طول الملصق المطبق (مم)
|
30 ~ 250 ملم
|
|
|
10
|
ملصق السماكة المطبق (مم)
|
0.03 ~ 0.13 ملم
|
|
|
11
|
القطر الداخلي المطبق لقضيب الملصق
|
5 '' ~ 10 "
|
|
وظيفة
|
اسم
|
وظيفة
|
|
مجموعة عروض المواد
|
تقدم محرك لحامل التسمية
|
|

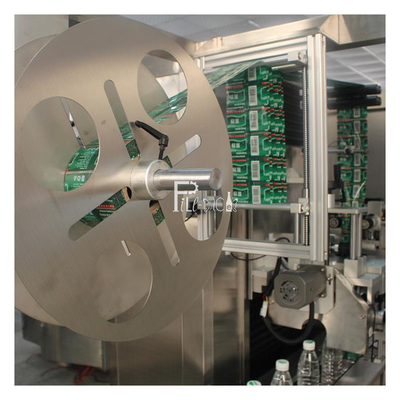

مجموعة الرف
|
قم بتثبيت جهاز تسمية وحدة التخزين
|
|
مجموعة رفع المنصة
|
اضبط ارتفاع المضيف تلقائيًا وفقًا لأشكال الزجاجة
|
|
مجموعة الفرشاة
|
تنظيف الملصق المقطوع على الزجاجة بالفرشاة
|
|

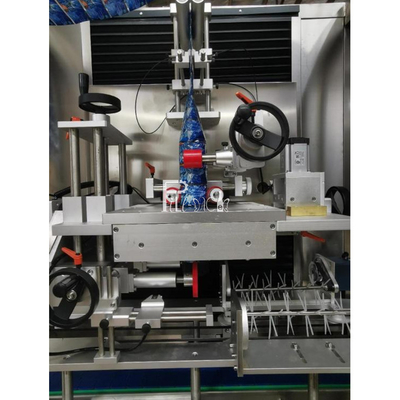

مجموعة القاطع
|
قطع الملصقات التي يتم إرسالها إلى دبوس دليل المركز
|
|
مجموعة التحكم في القاطع
|
التحكم في موقع تشغيل القاطع
|
|
مجموعة القيادة الخلفية
|
تقدم محرك لملصق دبوس التوجيه المركزي
|
|
مجموعة ضبط المحرك الأمامي
|
الإمساك بدبوس التوجيه المركزي
|
|
إطار مجموعة العين الكهربائية
|
اضبط أفضل موضع قطع للملصق
|
|
عين كهربائية لمجموعة الكشف عن إضاءة الزجاجة
|
اضبط موضع وضع العلامات على غلاف جسم الزجاجة
|
|
مجموعة فرشاة الشعر
|
قم بتنظيف الملصق الذي لا يمكن جلبه بشكل صحيح إلى المكان الصحيح
|
|
مجموعة وضع الزجاجة
|
اجعل الزجاجة مستقرة ، وتحكم في وضع وضع العلامات على الأكمام
|
|
مركز مجموعة دبوس دليل
|
اجعل ملصق الحجم مشتتًا للنقل وقصه بسهولة
|
|

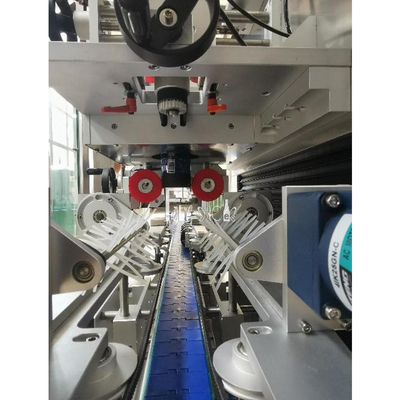

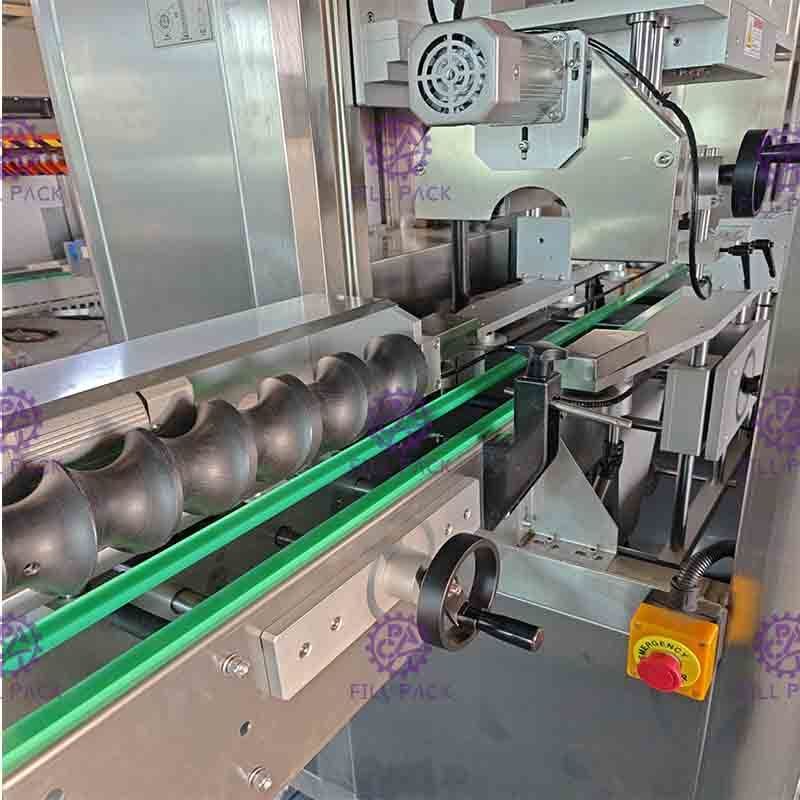

زجاجة تدخل البراغي اللولبية
|
زجاجة منفصلة على مسافة متساوية من أجل وضع العلامات على الأكمام بدقة
|
قطعة منفصلة
|
غرض
|
ماركة
|
أصل
|
|
PLC
|
باناسونيك
|
اليابان
|
|
مستشعر الألياف الضوئية عالي السرعة
|
SUNX
|
اليابان
|
|
الاستشعار الكهروضوئية
|
SUNX
|
اليابان
|
|
الاستشعار الكهروضوئية
|
SUNX
|
اليابان
|
|
الاستشعار الكهروضوئية
|
SUNX
|
اليابان
|
|
تسمية محرك سيرفو تغذية 400W
|
شنايدر
|
فرنسا
|
|
محرك سيرفو الملصق 400 واط
|
شنايدر
|
فرنسا
|
|
محرك معزز لرأس القطع 400 واط
|
شنايدر
|
فرنسا
|
|
محرك معزز برأس القطع 400 واط
|
شنايدر
|
فرنسا
|
|
محول تردد فصل الزجاجة
|
دلتا
|
تايوان
|
|
محول تردد تغذية التسمية
|
دلتا
|
|
|
محول التردد الناقل
|
دلتا
|
|
|
محول تردد ناقل الزجاجة
|
دلتا
|
|
|
قواطع التيار المتردد
|
شنايدر
|
|
|
قاطع دائرة
|
شنايدر
|
|
|
مرحل متوسط
|
شنايدر
|
|
تفاصيل:
آلة مساعدة

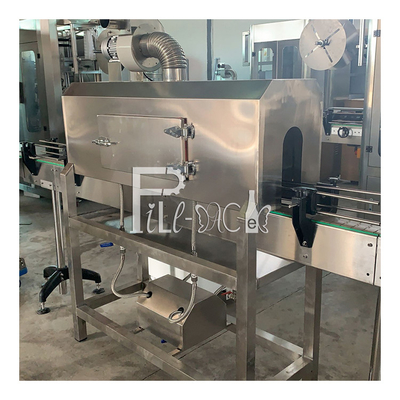

نفق الانكماش الحراري بالبخار
مصنوعة من الفولاذ المقاوم للصدأ SUS304.الجهاز مزود بجهاز تحكم بالبخار لإهدار البخار بالنفخ.يتم إخراج البخار المتبقي للنبات من خلال محرك الرياح.مكبس البخار قابل للتعديل.تأثير الانكماش مثالي ولن يضر الملصق.
حدود:
الطاقة: 3PH ، 380V ، 50HZ 0.25kw
البعد: 1500 * 700 * 2000 مم (SB-1500)
الضغط: 0.4-0.7 ميجا باسكال
مولد البخار
تصميم على طراز الخزانة ، يجعل الجهاز صغيرًا ومدمجًا في الهيكل ، إنه خيار مثالي لتوفير الغرفة.حجم التصميم أقل من 30 لتر ، داخل منطقة تجنب الفحص المحلية.إعداد فاصل الماء والبخار الداخلي ، سوف يتجنب مشكلة البخار الذي يحتوي على الكثير من الماء ، ويحسن جودة البخار.يتصل الأنبوب الحراري بالفرن والشفة ، وسيكون من الأسهل تغييره وصيانته.خطوة واحدة تحكم كهربائي ، تحكم أوتوماتيكي في الفرن ، تحتاج فقط إلى توصيل الماء والطاقة ، ثم الضغط على زر البدء ، سيعمل النظام بأكمله من تلقاء نفسه.عدة قفل عمل آمن.تم إعداد الماكينة بقيمة آمنة ، واقي من الضغط لتجنب الانفجار.كما تم تجهيز الماكينة بواقي ماء منخفض ، عندما لا يكون هناك مصدر للمياه ، سيتوقف الفرن عن العمل.سوف يساعد واقي التسرب في إنقاذ الناس ، وسيتم قطع التيار الكهربائي عند وجود طارئ.الكهرباء نظيفة من الكربون.
