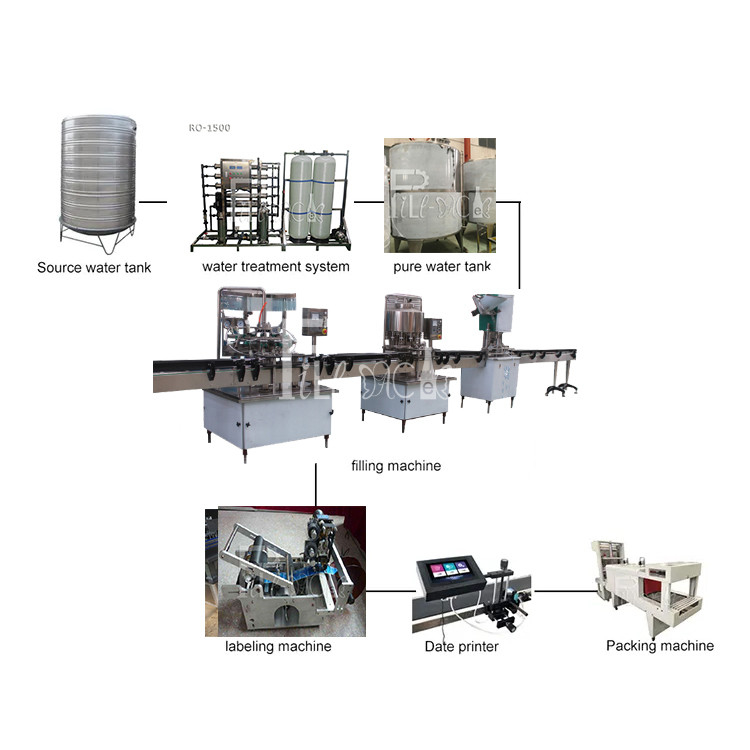

0-2L آلة تعبئة مياه الشرب لخط إنتاج المياه المعدنية لزجاجة PET لشطف آلة تعبئة السد
تفاصيل المنتج:
| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | FILLPACK |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | QS-12 CG-12 FXZ-1 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعات |
|---|---|
| الأسعار: | 18775USD |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 30-35 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| حجم الزجاجة: | 200-2000 مل تشانغجياجانج ، الصين | قدرة الماكينة: | 2000 بف |
|---|---|---|---|
| زجاجة قابلة للتطبيق: | D∮50-100 مم ، ح 50-350 مم | الجهد االكهربى: | 380 فولت 50 هرتز |
| نوع الزجاجة المطبقة: | زجاجة بلاستيكية / زجاجة PET | مادة: | SUS304 |
| وظيفة: | الشطف التلقائي - ملء - وضع السد | قوة خط كامل: | 30.5 كيلو واط |
منتوج وصف
0-2L آلة تعبئة مياه الشرب لخط إنتاج المياه المعدنية لزجاجة PET لشطف آلة تعبئة السد

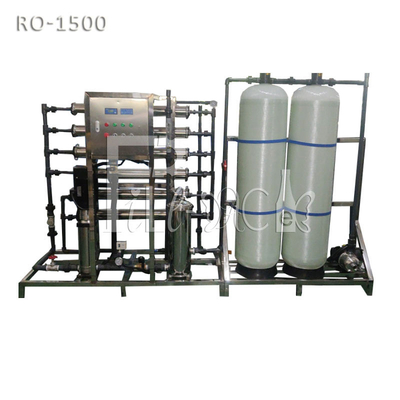

الجزء الأول معالجة المياه-نظام RO أحادي الكتلة 1500LPH
حدود:
| أغراض | اسم | المواصفات والنموذج | مادة | العلامة التجارية والأصل | وحدة | الكمية. |
| أنا | وحدة رفع المياه الخام | |||||
| 1 | تحكم المستوى | ST-70AB | حَشد | برادار | بدلة | 1 |
| 2 | مضخة مياه خام | CDL4-12 / 2.2kw | SUS304 | نانفانغ | تعيين | 1 |
| ثانيًا | مرشح المليونير | حَشد | التعبئة | |||
| 1 | خزان فلتر المليونير | Φ500 * 1700 مم | FRP | التعبئة | تعيين | 1 |
| 2 | الأنبوب المركزي ، التوزيع العلوي والسفلي | مطابقة | عضلات المعدة | رونكسين | بدلة | 1 |
| 3 | صمام التشغيل اليدوي | TMF56D | حَشد | رونكسين | تعيين | 1 |
| 4 | رمل الكوارتز | لا.1-4 ، يملأ ارتفاع 1000 مم | حَشد | نينغبو | كلغ | 300 |
| ثالثا | فلتر الكربون النشط | حَشد | التعبئة | |||
| 1 | خزان التصفية | Φ500 * 1700 مم | FRP | التعبئة | تعيين | 1 |
| 2 | الأنبوب المركزي ، التوزيع العلوي والسفلي | مطابقة | عضلات المعدة | رونكسين | بدلة | 1 |
| 3 | صمام التشغيل اليدوي | TMF56D | حَشد | رونكسين | تعيين | 1 |
| 4 | كربون مفعل | 10-24MU | صدَفَة | تشنغده | كلغ | 100 |
| رابعا | مرشح خرطوشة | حَشد | التعبئة | |||
| 1 | مرشح خرطوشة | 30 بوصة * 5 | SUS304 | التعبئة | بدلة | 1 |
| 2 | قطن PP | 30 بوصة / 5 ميكرومتر | البولي بروبلين | التعبئة | جهاز كمبيوتر شخصى | 5 |
| 5 | مقياس الضغط | 0-0.1 ميجا باسكال | SUS304 | YYST | جهاز كمبيوتر شخصى | 1 |
| السادس | نظام RO | |||||
| 1 | مضخه عالية الضغط | CDL4-12 / 2.2kw | SUS304 | نانفنغ | تعيين | 1 |
| 2 | وعاء الضغط RO | 4040 * 2 | SUS304 | بونا | جهاز كمبيوتر شخصى | 3 |
| 3 | غشاء RO | 4040 ساعة | بولي أميد | لانكسينج | جهاز كمبيوتر شخصى | 6 |
| 4 | صمام الملف اللولبي لمدخل المياه | DN32 / AC220V | نحاس | يونغتشوان | الكمبيوتر | 1 |
| 5 | غسل صمام الملف اللولبي | DN25 / AC220V | نحاس | يونغتشوان | الكمبيوتر | 1 |
| 6 | مقياس الضغط | 0-0.6 ميجا بكسل / 0-3 ميجا باسكال | SUS304 | YYST | جهاز كمبيوتر شخصى | 4 |
| 7 | مفتاح الضغط المنخفض العالي | 0.1-3 ميجا باسكال | SUS304 | BD | جهاز كمبيوتر شخصى | 1 |
| 8 | مقياس الموصلية للمياه المنتجة | CCT3320 | حَشد | CREATEC | بدلة | 1 |
| 9 | مقياس التدفق للمياه المنتجة | نوع الدوار 20G | أكريليك | YYST | أجهزة الكمبيوتر | 1 |
| 10 | مقياس تدفق المياه الملوحة | نوع الدوار 20G | أكريليك | YYST | أجهزة الكمبيوتر | 1 |
| 11 | الإطار الرئيسي لـ RO | L2700 * W800 * H1600MM | SUS304 | التعبئة | بدلة | 1 |
| سابعا | توصيل الأنابيب | |||||
| 1 | الأنابيب / التركيبات / الصمامات | DN32 / DN25 / DN20 ، إلخ | UPVC / جيجابايت | XieYu / الصين | بدلة | 1 |
| ثامنا | خزان ماء نقي | |||||
| 1 | تحكم المستوى | ST-70AB | حَشد | برادار | بدلة | 1 |
| التاسع | نظام كهربائي | |||||
| 1 | مجلس الوزراء السيطرة | BD-4.0 | SUS304 | التعبئة | بدلة | 1 |
| 2 | مبرمج | CCT3320 | مطابقة | CREATEC | بدلة | 1 |
| 3 | مفتاح التكييف | مطابقة | حَشد | CHNT | بدلة | 1 |
| 4 | ممثل تابع للتيار المتردد | بدلة | 2 | |||
| 5 | مرحل حراري | بدلة | 2 | |||
| 6 | تتابع متوسط | بدلة | 1 | |||
| 7 | زر / مفتاح | بدلة | 1 | |||
| 8 | الأسلاك | بدلة | 1 | |||
| 9 | مُكَمِّلات | بدلة | 1 |
معقم للأشعة فوق البنفسجية
| نموذج | 55 واط |
| مناسب لأنظمة معالجة المياه | RO-1500 / RO-2000 |
| قوة | 55 واط |
| البعد الشامل | 910 * 63 * 63 |
| حجم المدخل / المخرج | 3/4 بوصة |
| نوع الموصل | ذكر BSP |
| أقصى ضغط تشغيل | 0.8 ميجا باسكال |
| شدة الأشعة فوق البنفسجية | 30mj / سم2 |
| مادة تجويف التشغيل | 304 |
| عمر خدمة مصباح الأشعة فوق البنفسجية | 9000 ساعة |

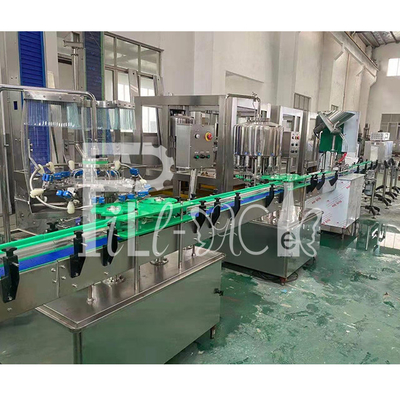

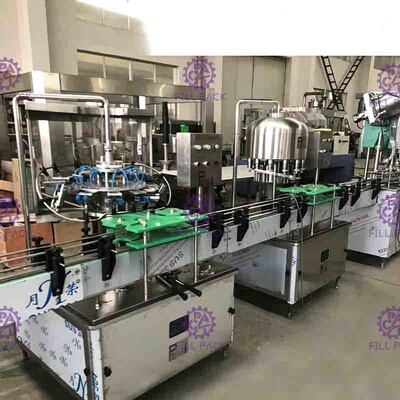

الجزء الثاني خط تعبئة مياه الشرب
غسالة زجاجة دوارة
مبدأ:
تم تطوير هذه الغسالة على أساس استيعاب واستيعاب التكنولوجيا المتقدمة الواردة من الخارج وهي بمستوى عالمي متقدم.تستخدم بشكل أساسي للارتفاع لـ 1شارعزجاجة PET أو زجاجية يدوية متطورة في البناء ، بثبات في الأداء ، آمنة في التشغيل ، سهلة الصيانة عالية في كفاءة الإنتاج ، ويمكن تنظيم السرعة بشكل لا نهائي.آلة الشطف هي الخيار الأمثل لمصانع المشروبات ذات الحجم الصغير والمتوسط.
ستؤخذ الزجاجات إلى الشطف بواسطة الناقل ، وستقوم لوحة القطر بتحويل كل زجاجة ليتم التقاطها بواسطة المشبك الزنبركي ، مع الطاقة المدفوعة للمحرك ، وستتقدم المشابك الزنبركية للأمام على طول المحور الرئيسي ، وسيتم عكس الزجاجات 180 درجة ، ستواجه أفواه الزجاجة الأرض ، وفي غضون ذلك ، ستكون قيمة رذاذ الماء مفتوحة وسيتم رش ماء الضغط النظيف داخل الزجاجات ، مع تساقط المياه ، سيتم سحب الزجاجات الداخلية المتسخة بعيدًا.ثم يتم تدوير الزجاجة التي تم تنظيفها 180 درجة مرة أخرى وإرسالها إلى محطة الماكينة التالية. الجهاز بالكامل مصنوع من SUS304.المشبك الزنبركي بتصميم إيطالي ، ويمكن تعديله قليلاً وفقًا لاختلاف حجم عنق الزجاجة ويمكنه حماية عنق الزجاجة.ونظام رش الماء من امريكا تأكد من رش الماء بالمعدل المتوسط.سهل التنظيف والصيانة.
حدود:
ارتفاع الرؤوس: 12 قطعة
السعة: 0-3000BPH (كل زجاجة شطف 4 ثانية)
الطاقة: 0.92 كيلو وات
البعد: 1050 * 950 * 1700 مم
الوزن: 700 كجم
الزجاجة القابلة للتطبيق: D∮50-100mm ، H 50-350mm
حشو الضغط العادي
مبدأ:
تم تطوير هذا الحشو على أساس استيعاب واستيعاب التكنولوجيا المتقدمة التي يتم إدخالها من الخارج وهي بمستوى عالمي متقدم.تستخدم بشكل أساسي لملء المشروبات غير الغازية.إنه متقدم في البناء ، بثبات في الأداء ، آمن في التشغيل ، سهل في الصيانة عالية في كفاءة الإنتاج ، ويمكن تنظيم السرعة بشكل لا نهائي.الحشو هو الخيار الأمثل لمصانع المشروبات ذات الحجم الصغير والمتوسط.
سيتم أخذ الزجاجات في حشو عن طريق الناقل ، وستقوم لوحة القطر بتحويل كل زجاجة ليتم التقاطها عن طريق الإمساك بالتصفيق ، وبطاقة مدفوعة للمحرك ، وسوف ترتفع التصفيقات المعلقة لأعلى ولأسفل كمحور رئيسي ، وعندما تصفق زجاجة الإمساك ، ستذهب حتى يتم الضغط على فم الزجاجة عن كثب لرأس التعبئة ، في هذه الأثناء ، تفتح قيمة الملء وتبدأ بالملء ، عندما يغادر فم الزجاجة رأس التعبئة ، يتوقف الملء.
الآلة كلها مصنوعة من SUS304.رأس التعبئة من النوع الربيعي بدون ملاك ميت ولا تقطر.سهل التنظيف والصيانة.نموذج التصفيق الممسك مناسب لجميع الزجاجات بنفس عنق الزجاجة ، ومن السهل تغيير شكل الزجاجة وأحجامها.
حدود:
رؤوس التعبئة: 12 قطعة
الطاقة: 1.1 كيلو واط
البعد: 1100 * 1050 * 1850 مم
الوزن: 800 كجم
برغي غطاء آلة السد
مبدأ:
يتم استخدام الماكينة لسد الأغطية اللولبية البلاستيكية ، وهي تشمل محمل الأغطية الأوتوماتيكي ونظام السد 2 أجزاء.يضع العمال أغطية كمية كبيرة في محمل الغطاء ، وسيقوم محمل الغطاء بفك رموز الأغطية تلقائيًا وإنزال الأغطية في سكة الغطاء ثم إلى رأس السد.يمكن أن يستوعب محمل الغطاء أكثر من 200 قطعة من الأغطية في كل مرة ، وسيكون مناسبًا لإضافة الأغطية كثيرًا.عند تغطية غطاء ماسك الرأس ، سوف ينزل إلى فم الزجاجة وينتهي من السد.
رأس السد بتقنية مغناطيسية إيطالية ، سوف يحمي الأغطية من التدمير.سيكون الحد الأقصى للصحة 99٪.سيتم حذف القبعات المعاكسة تلقائيًا.رأس السد جزء منفصل.غطاء التغيير يحتاج فقط إلى تغيير رأس السد ، سهل التغيير والتشغيل.الجهاز كله مصنوع من SUS304 ، فترة تخزين طويلة.
حدود:
رأس السد: 1 جهاز كمبيوتر
الطاقة: 1.1 كيلو واط
البعد: 1000 * 850 * 2000 مم
الوزن: 600 كجم

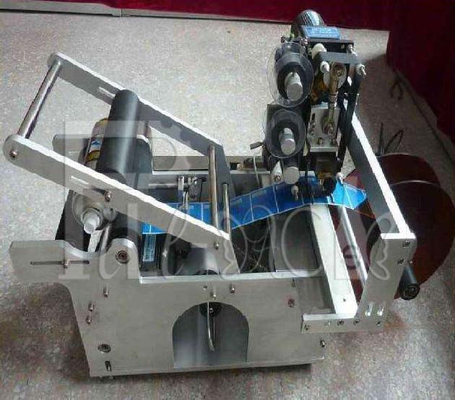

الجزء الثالث آلة لصق العلامات اللاصقة شبه الأوتوماتيكية للزجاجات المستديرة مع طابعة الرموز
زجاجات تحميل العمال يدويًا في وضع تحميل الزجاجة ، ثم اضغط على رف الملصقات لأسفل حتى الزجاجة.
السطح ، ثم ستدور لفة الملصقات وتترك الملصق على سطح الزجاجة ، ويمكن وضع العلامات والضغط في نفس الوقت ؛جودة عالية في وضع العلامات ، لا فقاعة ، لا تراجع ؛الآلة لديها نطاق يمكن تعديله لحجم مختلف للزجاجة.
الشخصيات:
■ ينطبق على الزجاجات وزجاجات PET في شكل دائري.تحتاج الآلة إلى طلب خاص إذا كانت الزجاجة بأشكال معينة
■ يمكن إضافة المبرمج إذا لزم الأمر
حدود:
■ حجم الماكينة: 650 (L) × 450 (W) × 550 (H) مم
■ سرعة الإخراج: 20-50 قطعة / دقيقة
نطاق قطر الزجاجة (مم): 10-150 مم
■ ارتفاع الملصق المناسب: 15-120 مم
■ طول الملصق المناسب: 15-315 ملم
■ دقة الملصقات: ± 1 مم
■ القطر الداخلي للفة الملصقات: 76 ملم
■ القطر الخارجي للفة الملصقات: 250 مم
■ الوزن: 35 كجم
■ مصدر الطاقة: 110 فولت ، 0.12 كيلو وات ، 50/60 هرتز

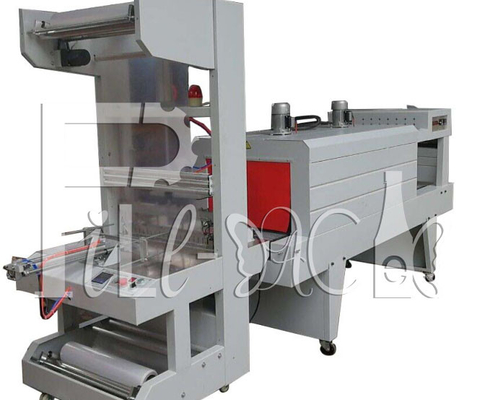

الجزء الرابع: آلة التغليف بالانكماش شبه الأوتوماتيكية:
وحدة قص وتغليف فيلم PE
مبدأ العمل:
التعبئة المتقلصة هي إحدى طرق التعبئة المطورة في السوق الحالية ، فهي تستخدم غلافًا متقلصًا خارج المنتجات ، بعد التسخين ، سيتقلص الفيلم ، وسيظهر البضائع بشكل أفضل وسيحسن مبيعات البضائع ، ويزيد من قيمة البضائع .في هذه الأثناء ، سيتم منع البضائع بعد التعبئة من الرطوبة والتلوث ، وسوف يخفف الصراع الخارجي ، خاصة عندما يكون من السهل كسر البضائع ، وسوف يوقف التبعثر.يضع العمال الزجاجات حسب متطلبات المجموعة المرتبة ، وسنقدم جهازًا مساعدًا للترتيب الجماعي للترتيب السهل ، وبعد ترتيب الزجاجة ، تبدأ الصحافة العاملة في الإشارة إلى جهاز التغليف لتغليف فيلم PE على مجموعة الزجاجات ، ثم قطع الفيلم ، ونقل المجموعة والانكماش النهائي سوف يتم عن طريق الجهاز تلقائيًا ؛
الشخصيات:
1 ، طريقة التعبئة:
(1) 350/500/550/600 مللي: العبوة الكبيرة: 4 × 6،4 × 5 ؛العبوة الصغيرة: 3 × 4،3 × 5 أربعة أنواع من الحزمة
(2) 1 لتر ／ 1.5 لتر 2 لتر ／ 2.5 لتر: عبوة كبيرة: 3 × 3،3 × 4 ؛حزمة صغيرة: 2 × 2،2 × 3 أربعة أنواع
طَرد.
2 ، فيما يتعلق بالحزمة ، نقترح اعتماد حزمة مع علبة ، حزمة بشكل مطرد.
3 ، سرعة التعبئة: 0-5 قطعة ／ دقيقة
4 ، مواد العبوة: عرض فيلم انكماش الترمس PE (200-550 مم) ، سمك (0.07 - 0.12 مم)
معلومات تقنية:
● حجم التغليف الأقصى: 350 * 550 * 380 مم
● الحد الأقصى لطول الختم: 550 مم
● متطلبات ضغط هواء العمل: 0.1m³ / min
● مصدر الطاقة: AC220-240V 50 / 60HZ
● الطاقة: 40 واط
● الأبعاد: 1100 * 1100 * 2050 مم
● الوزن: 230 كجم
حزمة شرنك النفقوحدة:
1.يمكن للوحة التحكم ضبط السرعة ودرجة حرارة التسخين ، ويلعب مفتاح الحماية من التسرب دورًا وقائيًا.
2. توضع العناصر المعبأة في زجاجات على حزام شبكي من الفولاذ المقاوم للصدأ ، والذي يعمل بسلاسة كبيرة وله تأثير انكماش جيد.
3. تصميم الهيكل الميكانيكي الخاص ، من قذيفة أكثر لطيفة والحفاظ على أكثر ملاءمة.
4. جزء التحكم في درجة الحرارة ، يستخدم جهاز ذكي متطور ، وسوف يحسن درجة الحرارة
دقة.
5. تستخدم جميع الأجهزة الكهربائية آلة ذات علامة تجارية ، وسوف تتأكد من جودة الجهاز بالكامل.
6. الآلة مناسبة لجميع أنواع الأفلام.
7. آلة مروحة تدوير الرياح المزدوجة ونظام تبريد حجم الرياح الفائق لضمان درجة الحرارة في نفق الانكماش بالتساوي.
معلومات تقنية:
● حجم النفق الداخلي: 1500 * 600 * 400 مم
● مصدر طاقة الانكماش: AC 380 V 3PH
● طاقة الانكماش: 20KW
● المنفاخ: 1 مجموعة 60 واط
● محرك ناقل: AC 220V / 120W
● سرعة الناقل: 0-10m / min
● ماكس تحميل: 30 كجم
● البعد: 2500 * 800 * 1450 مم
● الوزن: 230 كجم
المواصفات العامة للوحدة بأكملها
● مكون هوائي 1 مجموعة
● محرك تعديل السرعة 1 مجموعة
● أنبوب تسخين من نوع الجناح من الحديد غير القابل للصدأ
● حزام ناقل من الفولاذ المقاوم للصدأ
● لوح التسخين المصبوب من الألومنيوم المصبوب بالحرارة ، يتميز بدرجة الحرارة المتساوية ، والعمر الطويل ، وهو منتجنا الخاص.
● الجهاز كله خارجي رش بالبلاستيك ، الإطار مصنوع من الفولاذ الكربوني عالي الجودة ، الجزء الرئيسي يعتمد على الفولاذ المقاوم للصدأ.
