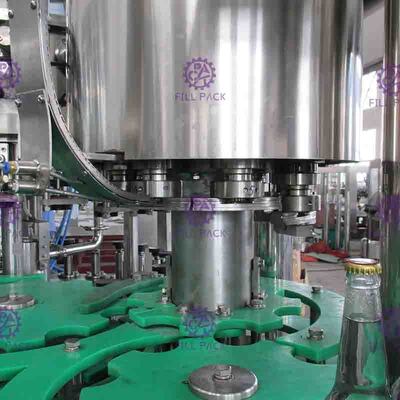

آلة السد زجاجة بيرة 3 في 1 الشطف ملء السائل، معدات حشو
تفاصيل المنتج:
| مكان المنشأ: | الصين, جيانغسو, Zhangjiagang |
| اسم العلامة التجارية: | FillPack |
| إصدار الشهادات: | CE & ISO & TUV & SGS |
| رقم الموديل: | DCGF24-24-8 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | خشبيّ حالة مجموعة |
| وقت التسليم: | 30 أيام عمل بعد يستلم ك راسب دفع |
| شروط الدفع: | TT & L / C |
| القدرة على العرض: | 20 مجموعات/الشهر |
|
معلومات تفصيلية |
|||
| تسليط الضوء: | آلة تعبئة لجنة التنمية المستدامة,صناعيّ تعبئة آلة,industrial filling machine |
||
|---|---|---|---|
منتوج وصف

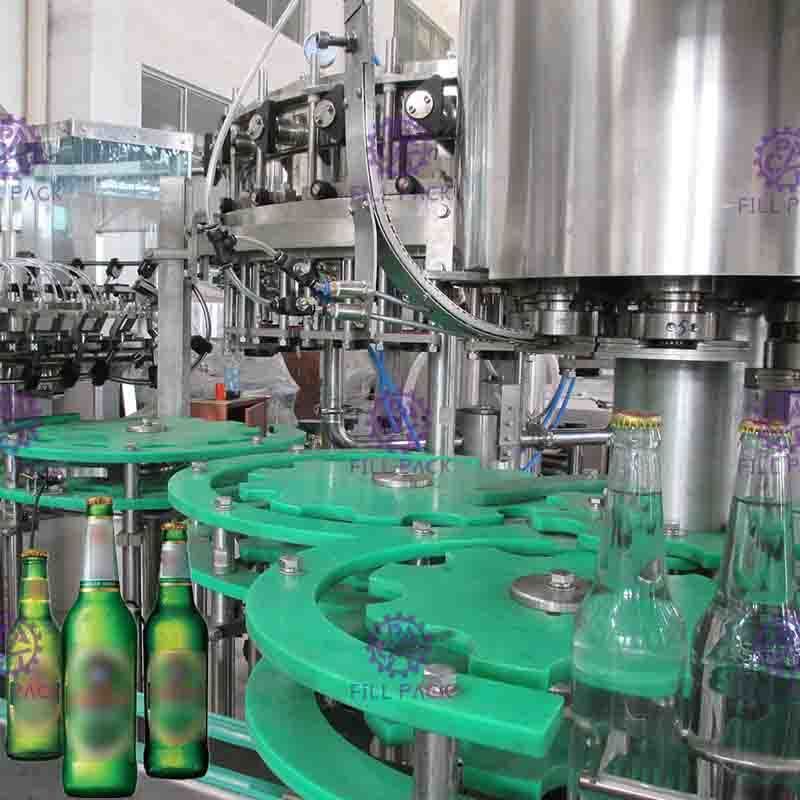

زجاجة بيرة 3 في 1 شطف ملء آلة السد ، معدات حشو السائل
التفاصيل السريعة:
اسم:زجاجة بيرة 3 في 1 شطف ملء آلة السد ، معدات حشو السائل
مواد: مرحلة الغذاء الفولاذ المقاوم للصدأ
مراقبة: تحكم PLC وشاشة تعمل باللمس
سعة: 6000-8000 برميل في الساعة
زجاجة مناسبة: قنينة زجاجية
حجم الزجاجة: 0.25-2.5 لتر
البعد: بأمر
وظيفة: غسل السد 3 في 1
تقنية: ألمانيا واليابان
خدمة ما بعد البيع المقدمة: المهندسين المتاحة لخدمة الآلات في الخارج.
وصف:

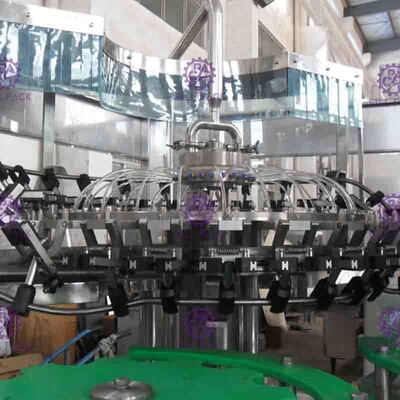

جزء شطف الزجاجة
يتكون هذا الجزء من جهاز الرفع ، وجهاز النقل الرئيسي ، والإطار الثابت ، وجهاز التثبيت ، والموزع ، وكاميرات التثبيت المفتوحة ، وكاميرات الدوران ، إلخ.
يستخدم جهاز الرفع لضبط ارتفاع الطاولات الدوارة ومشابك الآلة للتكيف مع ارتفاع الزجاجة.قوتها تأتي من رافعة الرفع.ذراع يدور دوران محرك المسمار لتحقيق رفع الجداول الدوارة.
عندما يدور المشبك إلى عجلة النجمة مع طاولة دوارة ، زجاجة في منتصف المشبك ، افتح كاميرا المشبك وأغلق مخلب القصاصة وقم بقص عنق الزجاجة بالمشابك الدوار.عندما تدور الطاولات الدوارة ، ستدور قطع المشبك بكاميرا دوران فوقها ، وتدور كاميرات التوجيه حول الكاميرا وتدوير عنق الزجاجة إلى 180 درجة حتى يصبح فم الزجاجة أعلى لأسفل ويواجه فوهة الرش مباشرة ، ثم الماء النظيف في الرذاذ بخاخات الفوهة وغسل الجزء الداخلي من الزجاجة ، وصفيها ، وأدر 180 درجة للأسفل ثم تخرج من عجلة النجمة.

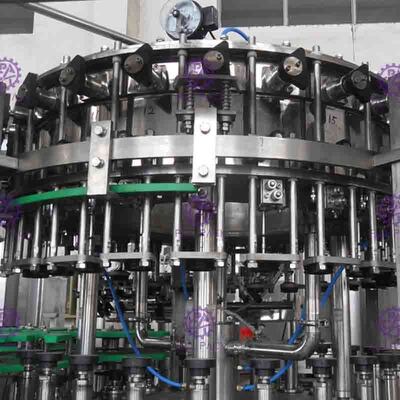

ملء جزء
تم تصميم آلة تعبئة الزجاجات الأوتوماتيكية هذه خصيصًا وفقًا لميزة البيرة ، وقد تم تصميم جزء التعبئة ليكون مرتين قبل الإخلاء.
يتكون جزء الملء من أنبوب سائل رئيسي ، وقاعدة أسطوانة دوارة ، وملء حلقة نقطة ارتكاز أسطوانة ، وخزان مشروبات غازية أو مشروبات غازية ، وصمام تعبئة ، وأنبوب ملء أسطوانة ، وجهاز حلقة التحكم ، وجهاز تصاعدي ، والموزع ، والتحكم في ضبط الارتفاع ، وتحفيز الفقاعة ذراع ، نظام فراغ ، إلخ.
أ.أول مكنسة كهربائية
افتح جذع صمام التفريغ ، في الزجاجة وقنوات التفريغ التي تشكل طريقًا.سيتم تفريغ الهواء الموجود في الزجاجة من الزجاجة عبر هذه القناة ، وسيشكل الفراغ في الزجاجة.بعد الوصول إلى الوقت المحدد ، يتم إغلاق الصمام الفراغي ، ثم يتم الانتهاء منه.
ب.حقن الغاز
افتح صمام التعبئة ، يتم تشكيل مسار بين الزجاجة وقناة الغاز.تعبئة الغاز في الزجاجة عبر هذه القناة حتى ضغط الغاز في خزان النبيذ يساوي ضغط خزان البيرة.
ج.الكنس الثاني
بعد حقن الغاز في الزجاجات ، سيتركز القليل من الهواء على الجزء العلوي من عنق الزجاجة.من خلال التنظيف بالمكنسة الكهربائية الثانية ، سيتم إزالة هذا الجزء من هواء الراحة وتوليد حالة فراغ طفيف ، وهو أفضل لعمل الملء.
د.تعبئة البيرة
افتح صمام السائل ومسار النموذج بين الزجاجة وخزان البيرة ، وسوف تغذي المادة في الزجاجة من هذه القناة ، وفي نفس الوقت ، يعود ثاني أكسيد الكربون الموجود في الزجاجة إلى خزان البيرة بنفس السرعة من خلال أنبوب الهواء الخلفي.يستمر ثاني أكسيد الكربون المضغوط في مادة ختم الزجاجة في العمل حتى ترتفع المواد الموجودة في الزجاجة فوق أنبوب الهواء الخلفي وتشكل توازن الضغط
ه.أغلق الصمام
بعد الانتهاء من تعبئة الزجاجة لفترة طويلة ، أغلق صمامات الخمور وصمامات تعبئة الهواء ، واقطع القناة بين خزان النبيذ والزجاجة.
F.تفريغ الهواء
افتح صمامات التفريغ وشكل مسارًا بين الزجاجة والهواء.سوف يتحرر الضغط في الزجاجة من خلال هذه القناة ولا ينتهي إطلاقه حتى تنفصل الزجاجة عن أجزاء التعبئة
ز.انفخ السائل المتبقي
عندما تقع أجزاء الملء بين العجلة النجمية للتعبئة والزجاجة ، افتح صمامات تعبئة الغاز وأغلقها بعد الوصول إلى الوقت المحدد.بحيث ينفخ الغاز الموجود في الزجاجة السائل المتبقي.
السد الجزء
تتكون آلة السد من حامل الغطاء ، ومسار السد ، وتغطية الجزء العلوي ، والجزء السفلي ، وجزء الرفع ، والعمود المضاد للدوران.
يتم تحريك الحركة لأعلى ولأسفل لفوهة السد بواسطة كاميرا السد ، وهي ثابتة.يتم إرسال أغطية البرغي أو التاج (يمكن لآلة واحدة فقط أن تحتوي على نوع واحد من أجزاء السد) إلى الغطاء المنزلق بواسطة خلاط في حاوية الغطاء ، ثم تنزلق إلى قالب السد لفوهة السد.فوهة السد مدفوعة بالطاقة وتتحرك في دائرة.سوف تتحرك فوهة السد لأعلى ولأسفل مرة واحدة في كل دائرة من السد.تتحكم الكامة ، التي تم تركيبها في الجزء العلوي الثابت لآلة السد ، في الحركة الصعودية والهابطة لفوهة السد.
بعد نقل الزجاجة من آلة التعبئة ، يتم تغذية فوهات السد بغطاء الزجاجة.تتحرك فوهات السد لأسفل الزجاجة أسفل منصة السد التي يقودها دليل الكامة ، ثم غطاء الزجاجة بمساعدة حلقة التخميد.
مواصفات:
| نموذج | DCGF12-12-4 | DCGF 18-18-6 | DCGF 24-24-8 | DCGF G32-32-10 |
| إنتاج B / H (600 مل) | 3000-4000 | 4000-6000 | 6000-8000 | 8000-12000 |
| معيار الزجاجة | العنق: φ50-100mm الارتفاع: 150-320mm | |||
| ضغط الماء لزجاجة الغسيل | 0.18-0.25 ميجا باسكال | |||
| استهلاك الماء لغسل الزجاجة (كجم / ساعة) | 1300 | 2000 | 3000 | 4000 |
| موقف الرش | 4 | 7 | 10 | 14 |
| وضع زجاجة نازف | 3 | 5 | 8 | 10 |
| دقة الإيداع | + 5 مم | |||
| ضغط مصدر الغاز | 0.4 ميجا باسكال | |||
| استهلاك الغاز (متر مكعب / دقيقة) | 0.3 | 0.4 | 0.5 | 0.7 |
| إجمالي الطاقة (KW) | 4.2 | 4.5 | 5 | 6.2 |
| الوزن الإجمالي (T) | 2 | 2.5 | 3 | 4 |
| البعد (L * W * H) مم | 2100 * 1600 * 2100 | 2500 * 1750 * 2100 | 2700 * 2100 * 2100 | 3500 * 2100 * 2100 |
ميزة تنافسية:
1. ضمان لمدة سنة للنظام بأكمله
2. تركيب المعدات وتصحيح الأخطاء مجانًا
3. بعد عام واحد ، يمكننا مساعدتك في صيانة الآلة ويتم توفير الملحقات فقط بسعر التكلفة
4. كل 3 سنوات ، يمكننا المساعدة في إصلاح الماكينة مجانًا (العمالة)
5. يمكننا تقديم خدمة التدريب ومساعدتك في تدريب المشغل والميكانيكي
6. تكنولوجيا الإنتاج الحرة وعملية التكوين
7. يمكننا مساعدتك في تصميم خط الإنتاج ، ورشة العمل وتقديم مشروع تسليم المفتاح
